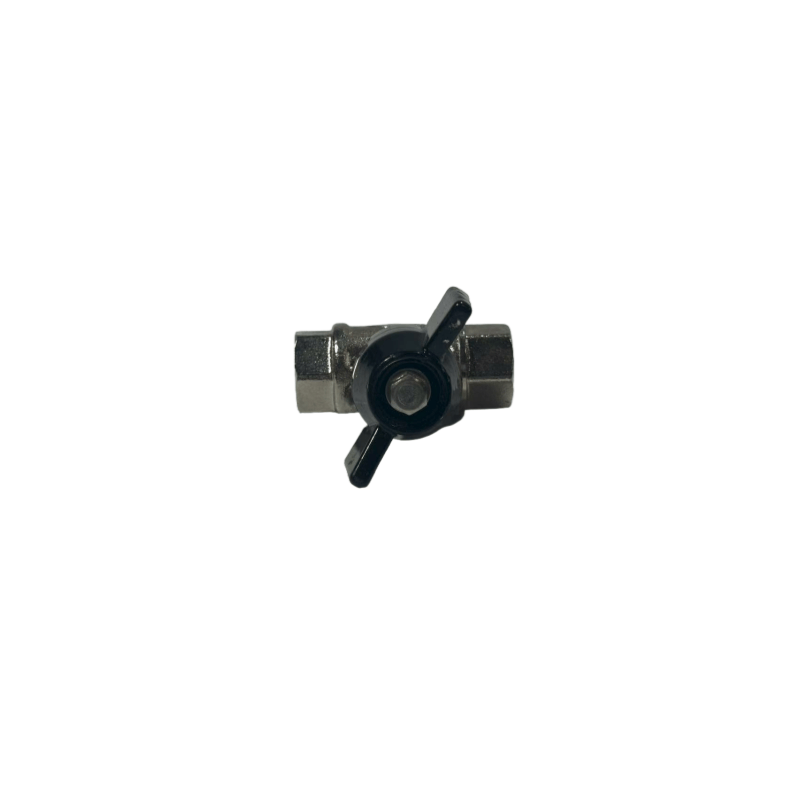

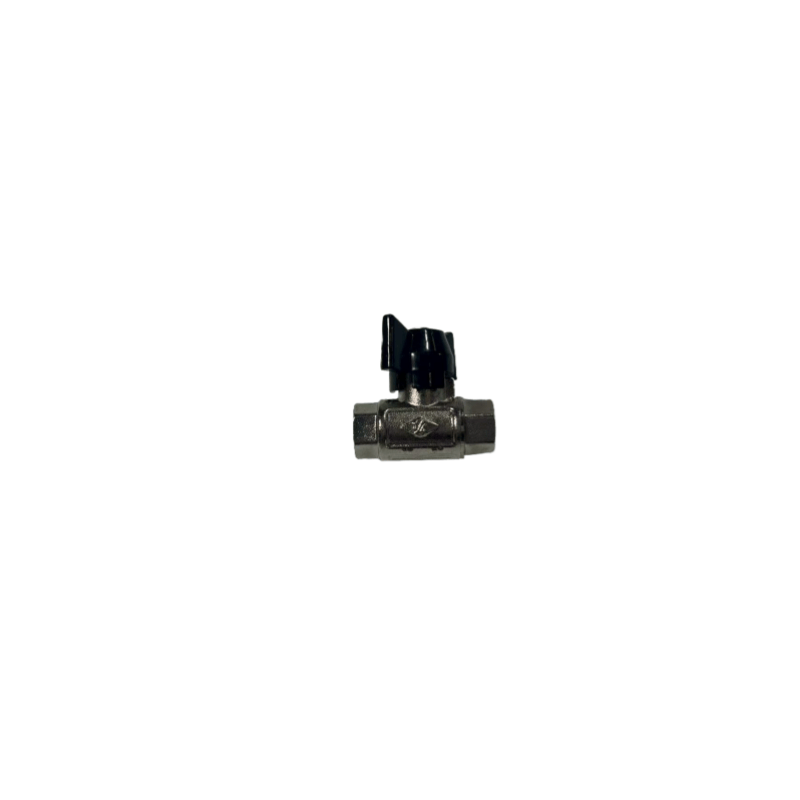

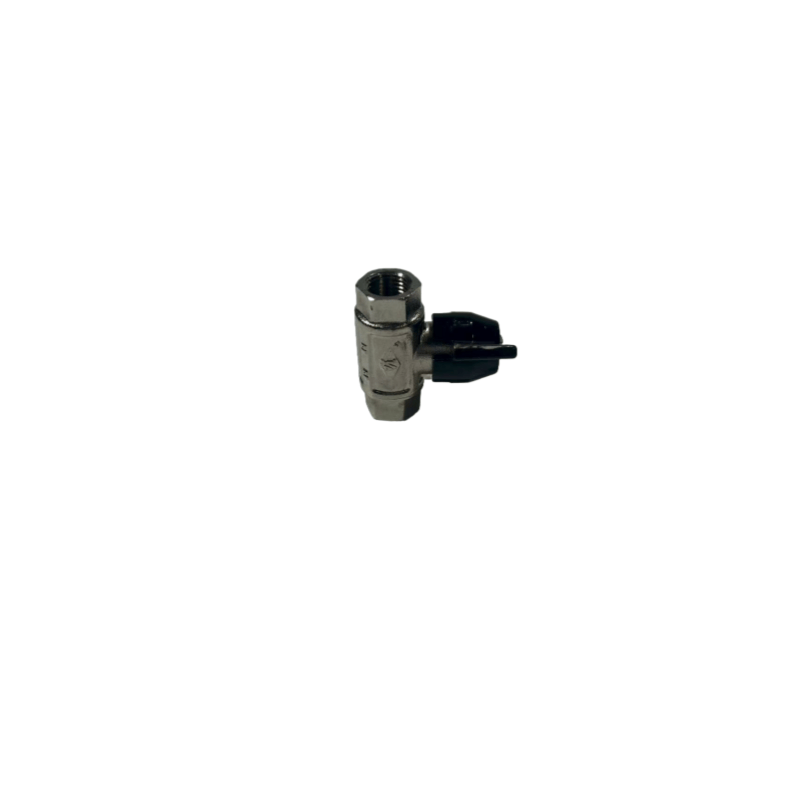

Atlas Copco Compressors Air Compressors Olio Valvola a sfera del compressore a vite 1/4 Caratteristiche principali
Design strutturale
Adotta una struttura del nucleo della valvola sferica. Ruotando il nucleo della valvola (di solito rotazione di 90 °), ottiene un on-off rapido, con bassa resistenza al flusso, adatto per scenari che richiedono un controllo preciso del flusso. Il diametro da 1/4 di pollice (circa 6,35 mm) è compatibile con pipeline piccole e si trova comunemente nel percorso di lubrificazione, nel percorso dell'aria di controllo o nei circuiti ausiliari del compressore.
Selezione del materiale
Corpo valvola: per lo più in ottone, acciaio inossidabile (come 304, 316), resistente alla corrosione dell'olio del compressore, adatto per temperature di lavoro che vanno da -20 ℃ a 150 ℃.
Materiali di tenuta: utilizzare la gomma nitrile (NBR), il fluorobber (FKM), ecc., Per garantire le prestazioni di tenuta e la resistenza all'invecchiamento in ambienti di nebbia dell'olio.
Core di valvola / asta della valvola: realizzato in acciaio inossidabile, resistente all'usura e meno incline a attaccare.
Valutazione della pressione
Deve abbinare la pressione del sistema del compressore. L'intervallo di pressione di lavoro è generalmente da 10 a 30 bar (a seconda del modello del compressore) e alcuni modelli ad alta pressione possono resistere a una pressione più elevata.
Installazione e adattamento
Il modulo di interfaccia è generalmente thread interno (thread NPT o G), facilitando la connessione con condutture da 1/4 pollici. Può essere installato in condutture orizzontali o verticali. La maniglia operativa è principalmente realizzata in plastica o metallo, facilitando la regolazione manuale.
