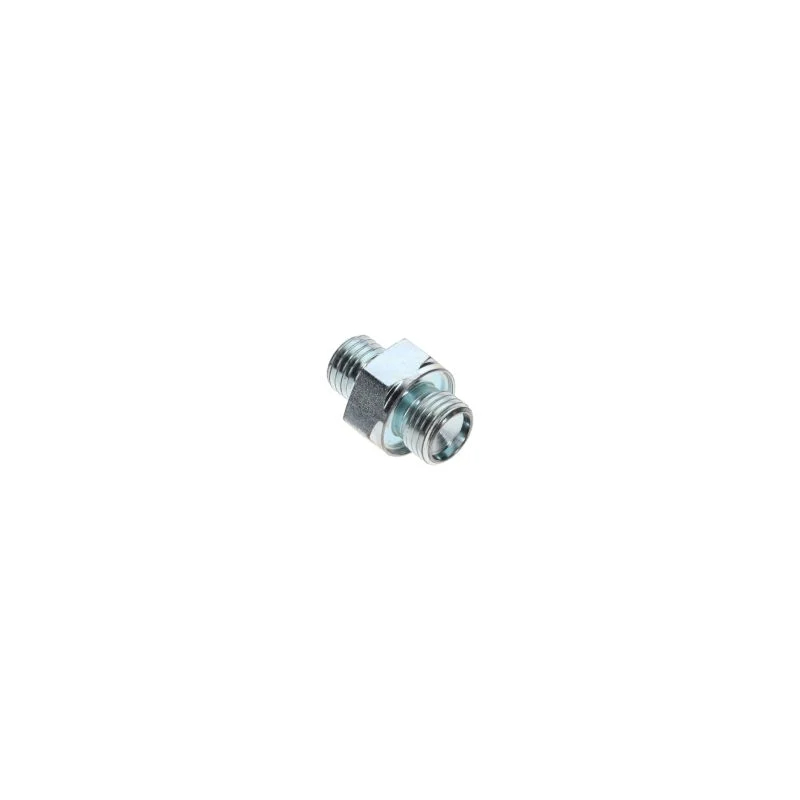

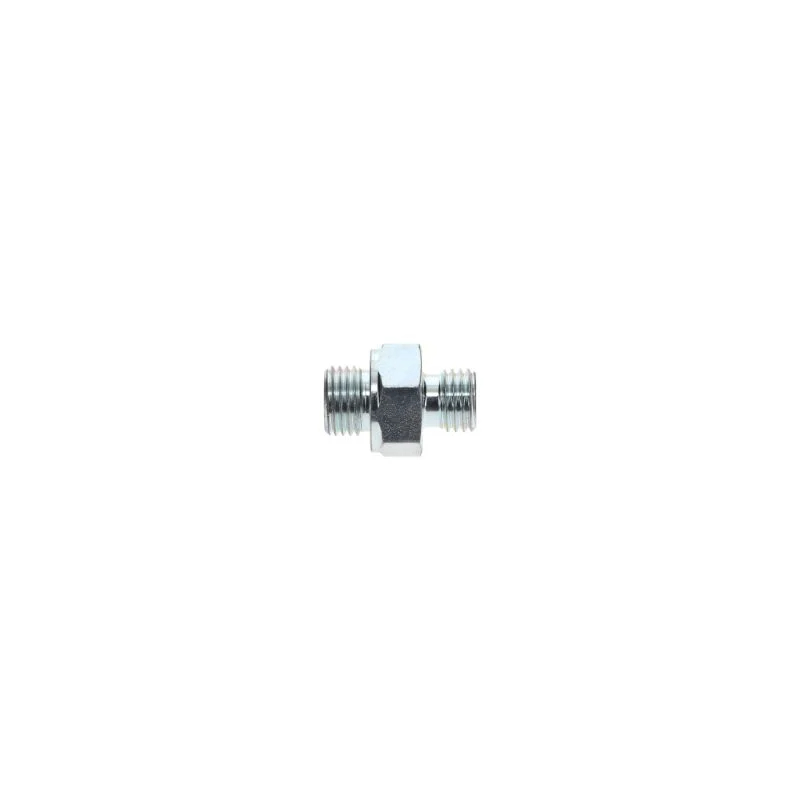

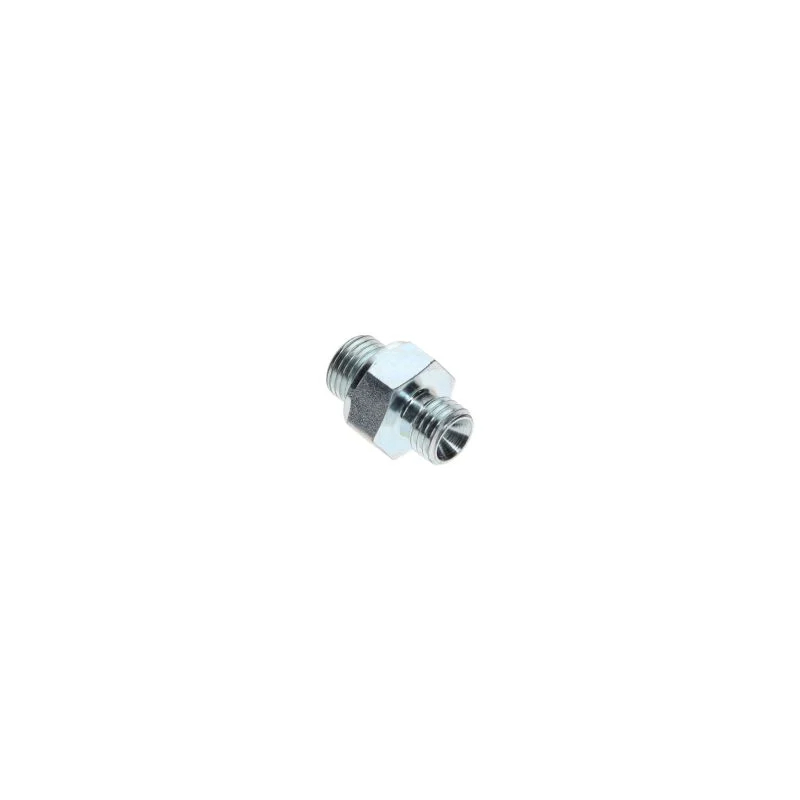

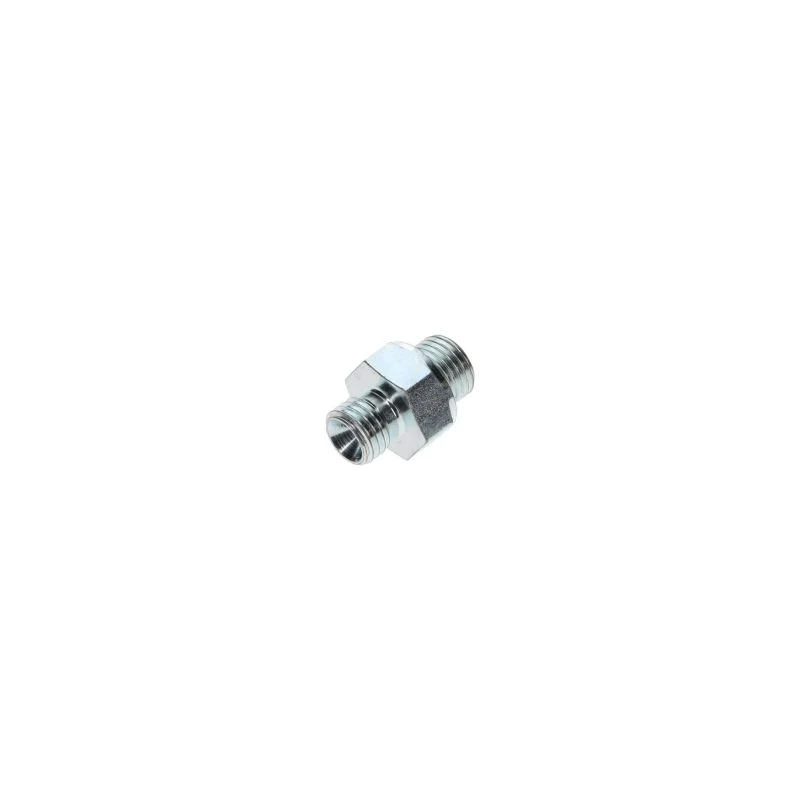

Atlas Copco Fastener
I. Significati dei parametri di base
M12: indica che il diametro nominale del bullone è 12 mm (il diametro maggiore della filettatura, che è il diametro massimo della filettatura esterna).
1.5: indica che il tono è 1,5 mm (la distanza assiale tra due filettature adiacenti), che è un tipo a fila fine (il passo maggiore di M12 è 1,75 mm).
Caratteristiche del thread fine: rispetto ai fili grossolani, M12 × 1,5 ha più denti di filo e migliori prestazioni di auto-blocco, adatti agli scenari che richiedono anti-loosing, sigillatura o dove lo spazio è limitato (come la connessione di componenti ad alta pressione nei compressori aerei per ridurre l'allentamento causata da vibrazioni).
Ii. Materiali comuni e voti di resistenza
I bulloni del compressore d'aria devono resistere alle vibrazioni, variazioni di temperatura (dalla temperatura normale a oltre 150 ℃) e un certo precarico. La selezione di materiale e resistenza è cruciale:
Materiale:
Condizioni normali: acciaio a basso contenuto di carbonio (come Q235), acciaio a media carbonio (come 45 acciaio), adatto per aree non corrosivi e a bassa vibrazione.
Condizioni gravi (alta temperatura, umidità, nebbia di petrolio): acciaio in lega (come 40cr, 35 crmo), alta resistenza, resistenza alla fatica; L'acciaio inossidabile (come 304, 316), resistente alla corrosione, adatto a compressori d'aria senza olio o compressori d'aria per alimenti.
Gradi di forza:
Esempio di marcatura: 8,8 grado, 10,9 grado (la testa del bullone di solito ha una marcatura).
Significato: il numero prima del punto decimale × 100 è la resistenza alla trazione (MPA), il numero dopo il punto decimale × 10 è il rapporto di snervamento (resistenza alla snervamento / resistenza alla trazione).
8.8 Grado: resistenza alla trazione 800 MPA, resistenza alla snervamento 640 MPA, adatta per carichi medi (come la connessione dell'alloggiamento del compressore d'aria).
10.9 Grado: resistenza alla trazione 1000MPa, resistenza alla snervamento 900 MPA, adatta per carichi elevati (come la connessione della testata e del corpo del cilindro a posizioni ad alta pressione).
Iii. Tipo di testa e metodo anti-loosening
Tipo di testa: selezionare in base allo spazio di installazione e alla compatibilità dello strumento:
Testa esagonale (più comune): Testa esagonale esterna (thread completo GB/T 5782, filo parziale GB/T 5783), adatto per il serraggio con una chiave, ampiamente utilizzata.
Testa esagonale interna: la testa è un foro esagonale interno, adatto per aree con spazio stretto (come la fissazione interna della tubazione del compressore d'aria), con una coppia di serraggio maggiore.
Misure anti-loosing: durante il funzionamento del compressore dell'aria, le vibrazioni sono grandi, è richiesto l'anti-loosing aggiuntivo:
Rondella primaverile: basarsi sulla deformazione elastica per generare precarico, prevenendo l'allentamento (comunemente usato in condizioni semplici).
Dado anti-loosening: con anello di nylon (dado di bloccaggio in nylon) o inserto in metallo, attraverso la forza di attrito per prevenire l'allentamento, adatto a posizioni di vibrazione ad alta frequenza.
Adesivo del filo: applicare la colla anaerobica (come Loctite 243) sulla superficie del filo, dopo la cura, forma forza adesiva, anti-loosing staccabile e affidabile.
