Componenti principali e principio di lavoro

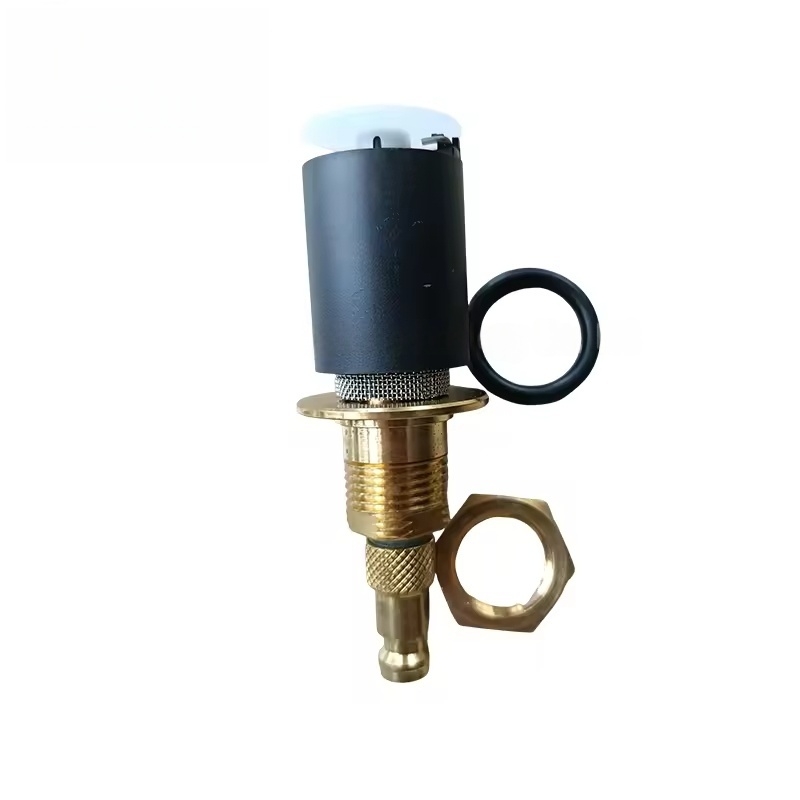

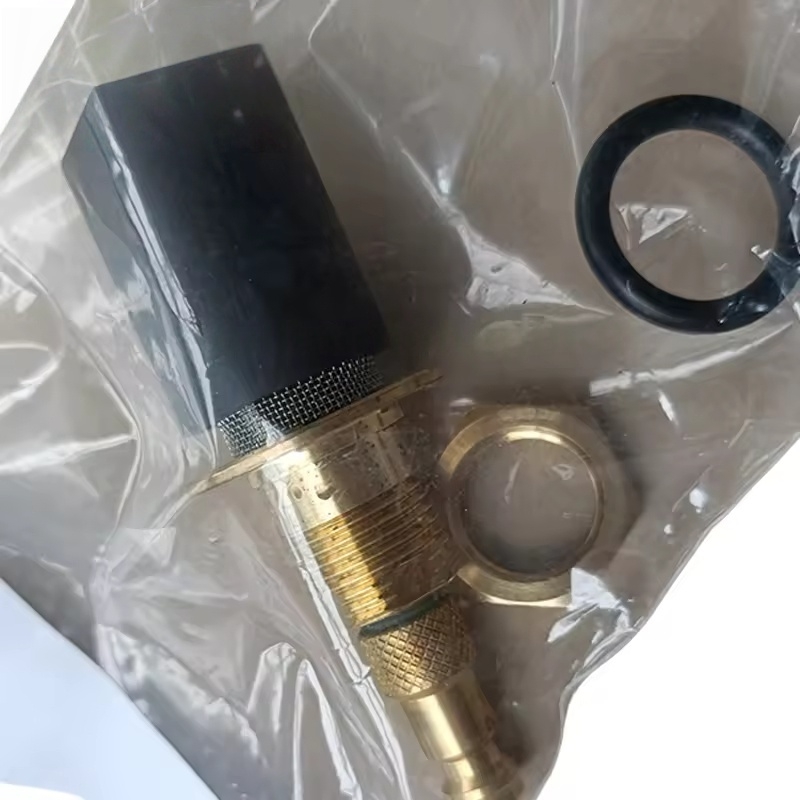

Componenti del nucleo: in genere includono il corpo della valvola, il nucleo della valvola (o il diaframma), la valvola elettromagnetica (tipo elettrico), la sfera di galleggiante (tipo meccanico), l'uscita del drenaggio, lo schermo del filtro e le parti di tenuta, ecc.
Principio di lavoro:
Tipo meccanico (tipo a sfera float): quando l'acqua di condensa accumulata raggiunge un determinato livello di liquido, il galleggiante aumenta e spinge l'apertura del nucleo della valvola, consentendo all'acqua di scaricare. Dopo che l'acqua si scarica, il galleggiante cade e chiude la valvola, raggiungendo il drenaggio automatico.
Tipo elettrico (valvola elettromagnetica): il sistema viene attivato dal sistema di controllo per attivare la valvola elettromagnetica a intervalli regolari, aprendo la presa di drenaggio per scaricare l'acqua e chiudendo la valvola dopo il tempo impostato, ottenendo il drenaggio automatico attraverso il controllo del tempo.
Tipo combinato: alcuni modelli combinano principi meccanici ed elettrici per migliorare l'affidabilità del drenaggio.
Funzioni chiave e posizioni delle applicazioni
Drenaggio automatico: non è necessario funzionare manuali, scaricando prontamente l'acqua di condensa (contenente olio, acqua e impurità miste) dall'aria compressa, garantendo la qualità dell'aria compressa.
Progettazione anti-discorso: durante il drenaggio, viene scaricato solo il liquido, minimizzando la perdita di aria compressa e riducendo il consumo di energia.
Posizioni delle applicazioni:
Fondo del serbatoio di stoccaggio del compressore d'aria
Outlet del separatore di acqua olio primaria/secondaria
Uscita di drenaggio dell'asciugatrice refrigerata o di adsorbimento
Fondo del filtro (come filtro di precisione, filtro a carbone attivo)
Caratteristiche tecniche
Alta affidabilità: tollera la pressione (di solito 0 ~ 16 bar) e la temperatura (temperatura ambientale ~ 60 ℃) del sistema dell'aria compressa, adattandosi alle condizioni di lavoro umide e oleose.
Bassi requisiti di manutenzione: la schermata del filtro integrato impedisce alle impurità di bloccare il nucleo della valvola e alcuni modelli hanno funzioni di autopulizia.
Compatibilità versatile: disponibile in diverse dimensioni dell'interfaccia (come thread 1/4 "e 3/8") e metodi di installazione (verticale, orizzontale), adatti a vari modelli (come GA, GX, G Series, ecc.).
Progettazione ambientale: riduce l'intensità del travaglio del drenaggio manuale ed evita l'inquinamento ambientale causato dalla scarica casuale di acqua di condensa.
Guasti comuni e manutenzione sostitutiva
Manifestazioni di errore:
Scarso drenaggio o blocco completo (l'acqua di condensa non può essere scaricata, il livello del liquido aumenta).
Perdita dovuta alla scarsa chiusura delle valvole (scende di pressione del sistema, aumento del consumo di energia).
La valvola elettromagnetica non agisce (tipo elettrico) o la sfera galleggiante è bloccata (tipo meccanico).
Cause comuni:
Impurità che bloccano il nucleo della valvola o lo schermo del filtro (come macchie di olio, detriti metallici).
Sigillando le parti che invecchiano o usura (causando perdite).
Burpa per valvola elettromagnetica bruciata o guasto della linea (tipo elettrico).
Breatamento a sfera galleggiante o bloccato (tipo meccanico).
