Scenari e funzioni dell'applicazione
Funzione del nucleo: coerente con la valvola di ritegno di fabbrica originale, impedisce il flusso inverso di aria compressa, olio lubrificante o liquido di raffreddamento attraverso il caratteristico conduttore a senso unico, proteggendo i componenti chiave del compressore d'aria come l'unità principale, il motore e la pompa dall'impatto della pressione inversa.
Posizioni delle applicazioni comuni:
Tubatura di scarico del compressore d'aria (impedendo all'aria compressa di tornare all'unità principale durante l'arresto).
Lubrificazione dell'olio oleodotto (evitando la carenza di petrolio locale causata dal flusso inverso dopo l'arresto).
Tubatura del sistema di raffreddamento (prevenzione dell'accumulo inverso del liquido di raffreddamento).
Modelli compatibili: principalmente compatibili con compressori di aria a vite mainstream come Atlas Copco GA e serie GX. Il kit corrispondente deve essere selezionato in base alla dimensione dell'installazione e al grado di pressione della valvola di ritegno del modello specifico.
Composizione del kit e caratteristiche strutturali

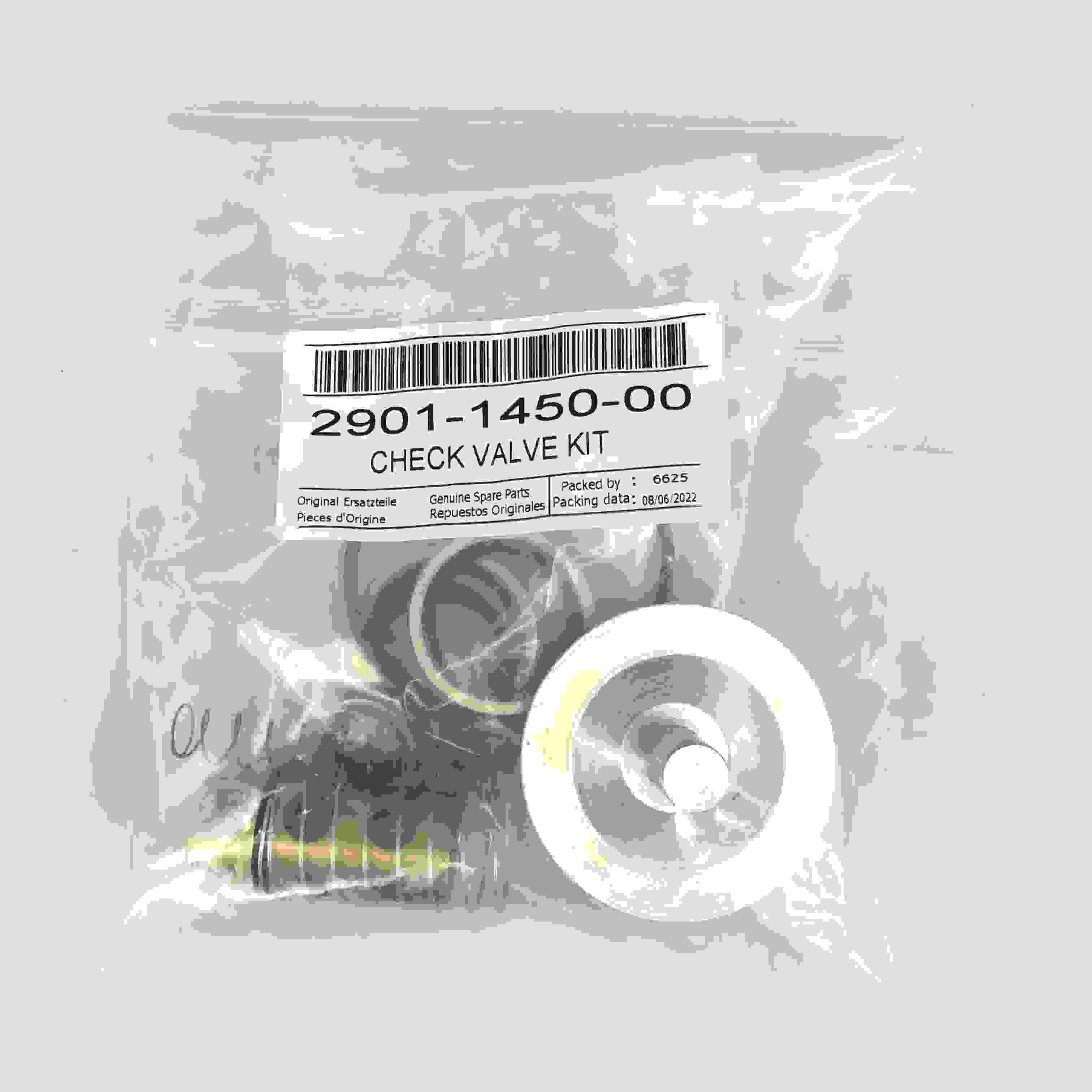

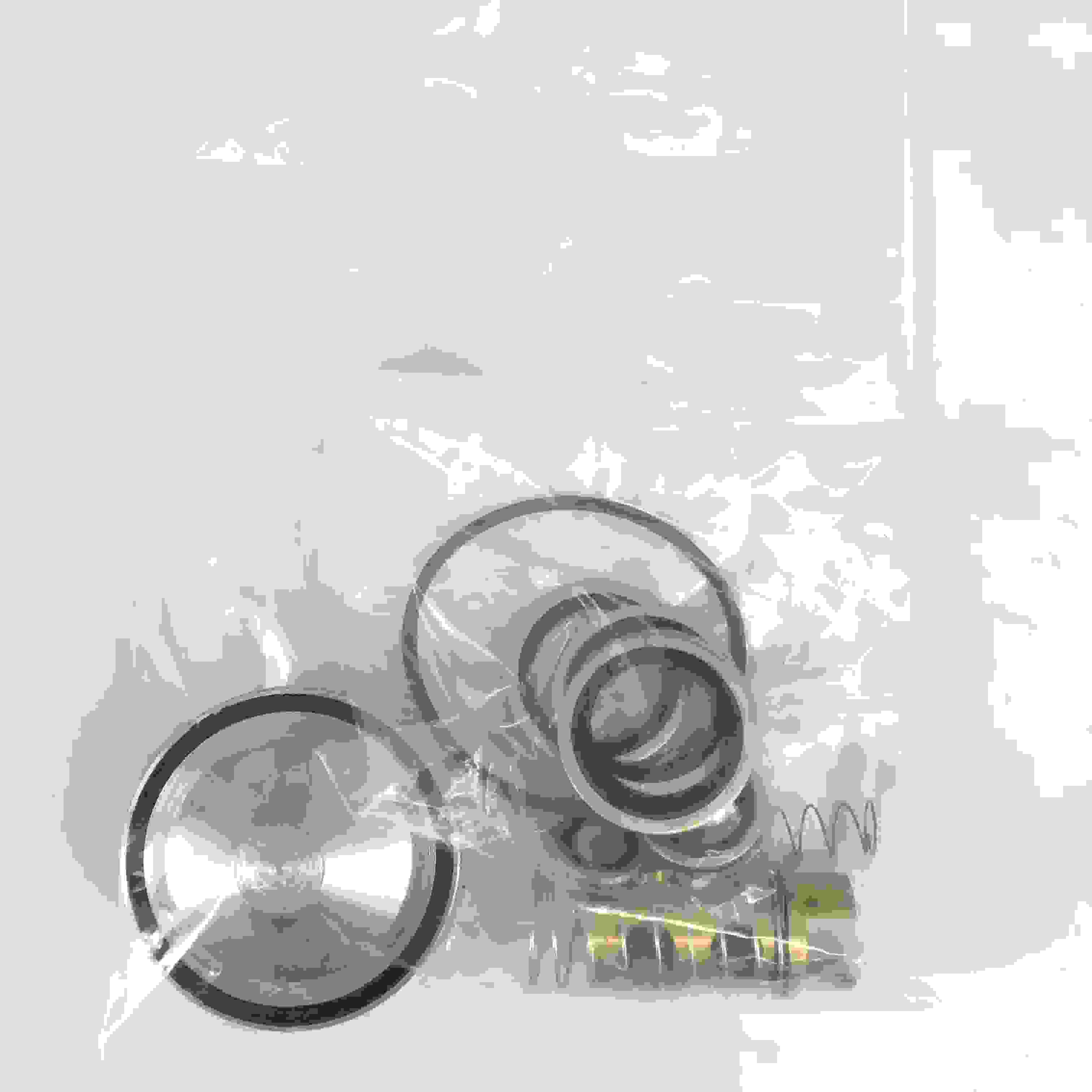

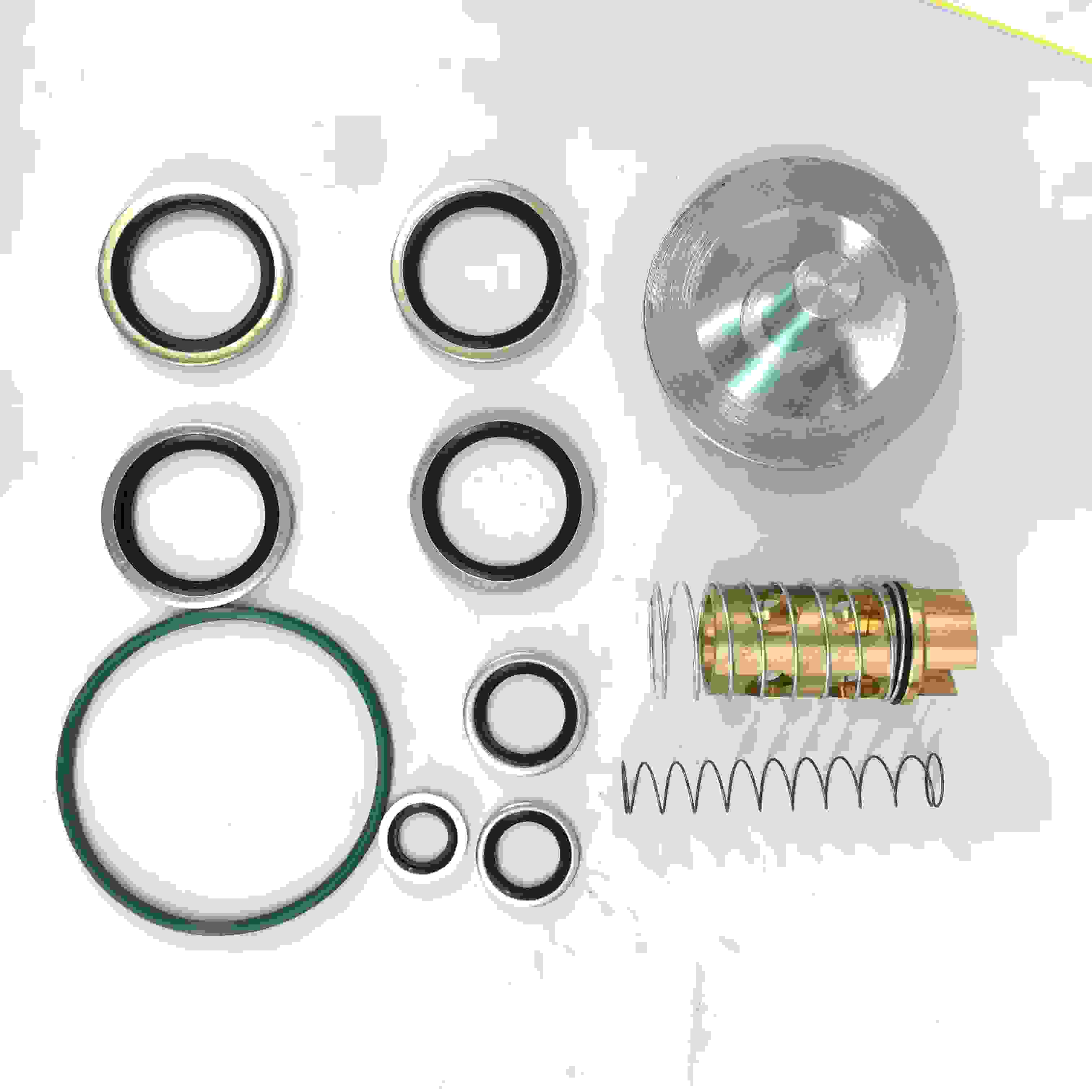

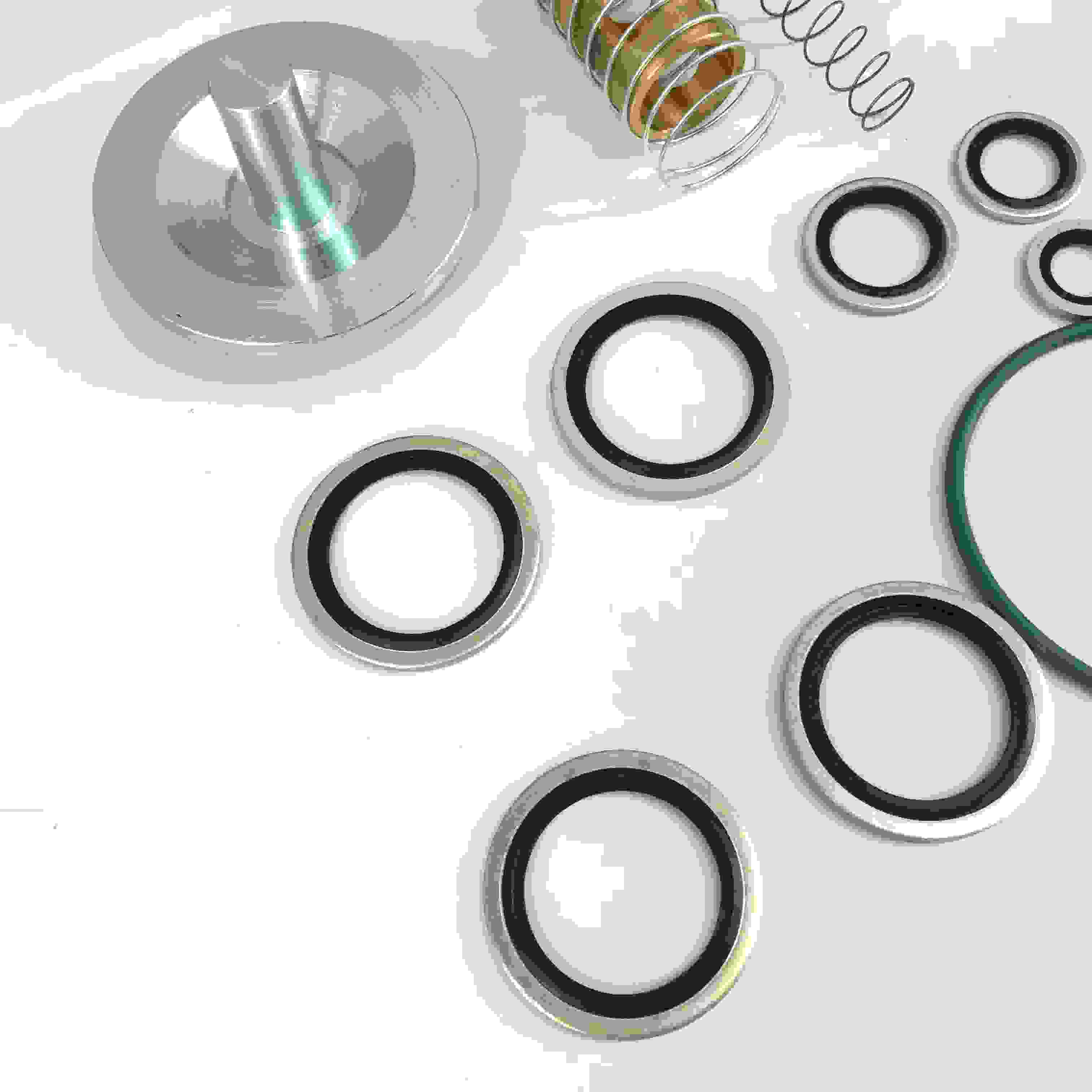

Componenti principali: di solito includono il corpo della valvola di ritegno, il nucleo della valvola (come il disco della valvola, il nucleo della valvola a forma di sfera), la molla, le parti di tenuta (O-ring, sedile della valvola), bulloni di installazione e altri accessori richiesti di manutenzione.
Forma strutturale: principalmente valvole di ritegno a molla (chiuse dalla forza a molla, aperte dalla pressione media), alcune sono di tipo oscillante (adatte a condotte a flusso di grandi dimensioni).
Caratteristiche del materiale:
Il corpo della valvola è realizzato in ghisa, ottone o acciaio inossidabile (selezionato in base al mezzo e alla pressione), in grado di resistere alla pressione del sistema (di solito 0 ~ 16 bar, fino a 25 bar per modelli ad alta pressione).
Il nucleo della valvola e la molla sono realizzati in materiali resistenti alla corrosione e ad alta resistenza (come l'acciaio inossidabile), garantendo un funzionamento affidabile.
Le parti di sigillatura utilizzano in gomma resistente all'olio e resistente alla temperatura (come gomma di nitrile, fluororubber), adatta alle caratteristiche del mezzo del compressore d'aria.
Caratteristiche di kit compatibili
Compatibilità ottimizzata: progettata in base alla dimensione dell'installazione e alle specifiche dell'interfaccia della valvola di controllo della fabbrica originale (come tipo di thread, dimensioni della flangia), garantendo la sostituzione diretta dei componenti di fabbrica originale senza modificare la pipeline o la struttura di installazione.
Prestazioni vicine alla fabbrica originale: simulando la pressione di apertura, le caratteristiche del flusso e le prestazioni di sigillatura della valvola di controllo della fabbrica originale, garantisce la compatibilità con il sistema in condizioni operative normali e soddisfa i requisiti funzionali di base.
Vantanti economici: il prezzo è generalmente inferiore al kit di fabbrica originale, adatto alle esigenze di manutenzione sensibili ai costi in condizioni di lavoro non estreme.
Comodità di manutenzione: il kit include tutti gli accessori necessari per la sostituzione, non è necessario acquistare parti sparse separatamente, semplificando il processo di manutenzione. Note di utilizzo
Corrispondenza di selezione:
Conferma le specifiche della valvola di arresto che sono compatibili con il modello selezionato (come dimensione dell'interfaccia, pressione di lavoro e tipo medio), per evitare difficoltà di installazione o guasto funzionale a causa di parametri incompatibili.
优先 Scegli marchi compatibili che hanno subito test di terze parti o verifica del mercato per ridurre i rischi di qualità.
Linee guida per l'installazione ：
Installare rigorosamente la valvola di arresto in base alla direzione di installazione della fabbrica originale (direzione del flusso indicato sul corpo della valvola) ， per evitare l'installazione inversa causando il flusso del mezzo o la perdita della funzione di riflusso.
Pulisci l'interfaccia del tubo, controlla la planarità della superficie di tenuta ， Assicurarsi l'installazione corretta dell'elemento di tenuta ， e prevenire perdite.
Stringere i bulloni di collegamento in base alla coppia specificata per evitare la deformazione del corpo della valvola.
Verifica delle prestazioni ：
Dopo l'installazione ， testare la funzione di backflow (come verificare la verifica dei segni di flusso inverso dopo l'arresto).
Monitorare la perdita di pressione operativa. Se è significativamente più alto della parte di fabbrica originale ， può influire sull'efficienza del sistema ， ed è necessario indagare prontamente.
Ispezione regolare ： La durata della vita dei componenti compatibili può essere leggermente più corta di quella delle parti di fabbrica originali. Si consiglia di abbreviare il ciclo di ispezione (come ogni 3000-5000 ore) per rilevare prontamente problemi come l'usura del nucleo della valvola e l'affaticamento a molla.
