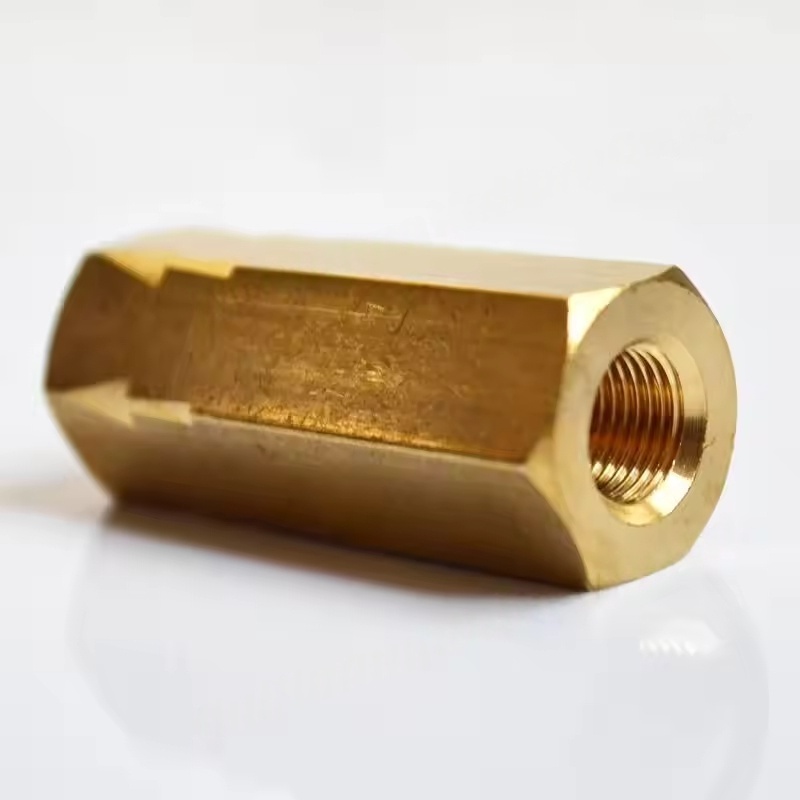

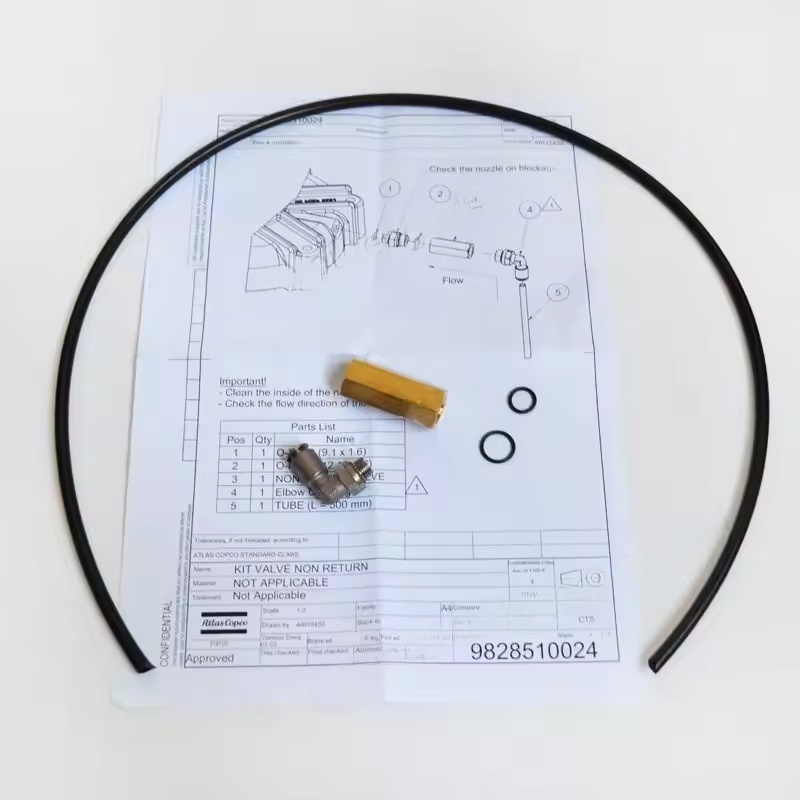

1. Il corpo della valvola del gruppo valvola non ritorno del compressore d'aria
Funzione: come guscio esterno dell'intero gruppo, ospita i componenti del nucleo interno e collega le condutture.
Materiale: selezionato in base alla pressione di lavoro e alle caratteristiche medie, i materiali comuni includono ghisa (adatti per condizioni a bassa pressione), acciaio fuso (pressione media) e acciaio inossidabile (per ambienti corrosivi come le industrie alimentari e farmaceutiche).
Struttura: di solito in un tipo diretto o ad angolo retto, ha canali fluidi all'interno per garantire il passaggio del flusso d'aria liscio.
2. Il nucleo della valvola (disco valvola) del gruppo valvola non ritorno del compressore d'aria
Funzione: controlla la direzione del flusso d'aria, consentendo solo il flusso a senso unico (dall'uscita del compressore d'aria al serbatoio di stoccaggio o condotte a valle) e prevenzione del flusso inverso.
Tipi comuni:
Core di valvola del tipo di sollevamento: si sposta su e giù lungo l'asse del corpo della valvola, ha buone prestazioni di tenuta, adatte per condutture di piccolo diametro.
Core di valvola del tipo di oscillazione: si apre ruotando attorno all'asse della cerniera, ha una bassa resistenza, adatto a scenari di grande flusso e di grande diametro.
Core di valvola del tipo a sfera: sigilla attraverso la forza di me stesso o la primavera della palla, ha una struttura semplice e una risposta rapida.
Materiale: principalmente realizzati in metalli resistenti all'usura (come ottone, ferro duttile), alcuni scenari ad alta precisione utilizzano materie plastiche ingegneristiche (come il politetrafluoroetilene) per migliorare le prestazioni di tenuta.
3. Componenti di tenuta del gruppo della valvola non ritorno del compressore d'aria
Funzione: garantisce l'erguatezza quando il nucleo della valvola è in contatto con la sede della valvola, prevenendo le perdite.
Materiali comuni:
Nitrile Butadiene Rubber (NBR): buona resistenza all'olio, adatto a sistemi di compressore d'aria ordinari.
Fluorobber (FKM): resistente alle alte temperature e alla corrosione chimica, adatto a ambienti medi ad alta temperatura o speciali.
Superficie di tenuta del metallo: raggiunge la tenuta attraverso le superfici di contatto in metallo lavorate con precisione, adatte a condizioni ad alta pressione e ad alta temperatura.
4. Springs del gruppo della valvola non ritorno del compressore d'aria
Funzione: fornire forza di rimbalzo per rendere strettamente aderire il nucleo della valvola al sedile della valvola quando non c'è flusso d'aria in avanti, raggiungendo la tenuta.
Caratteristiche: l'elasticità della primavera deve abbinare la pressione di lavoro del sistema: troppa elasticità aumenterà la resistenza al flusso d'aria, troppo poco può portare a una scarsa tenuta.
Materiale: di solito realizzato in acciaio inossidabile per prevenire la ruggine e il fallimento in ambienti umidi o oleosi.
5. Sede della valvola del gruppo della valvola non ritorno del compressore d'aria
Funzione: forma una coppia di tenuta con il nucleo della valvola, essendo la superficie di contatto della chiave per prevenire il flusso d'aria inverso.
Caratteristiche: la superficie deve essere lavorata con precisione (come la lucidatura) per garantire l'adattamento con il nucleo della valvola, alcuni sedili della valvola possono essere sostituiti per una facile manutenzione.

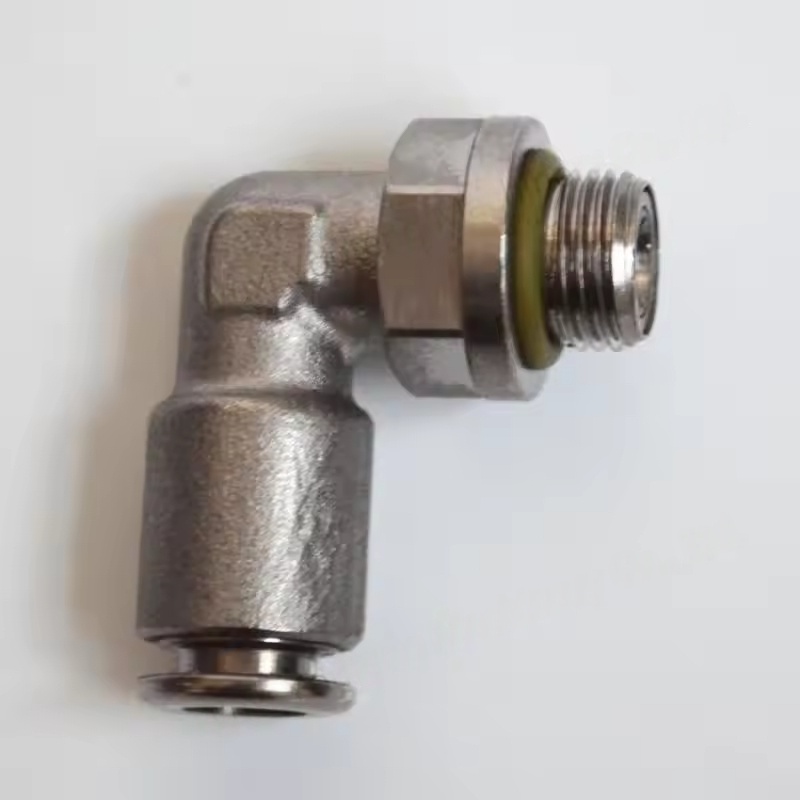

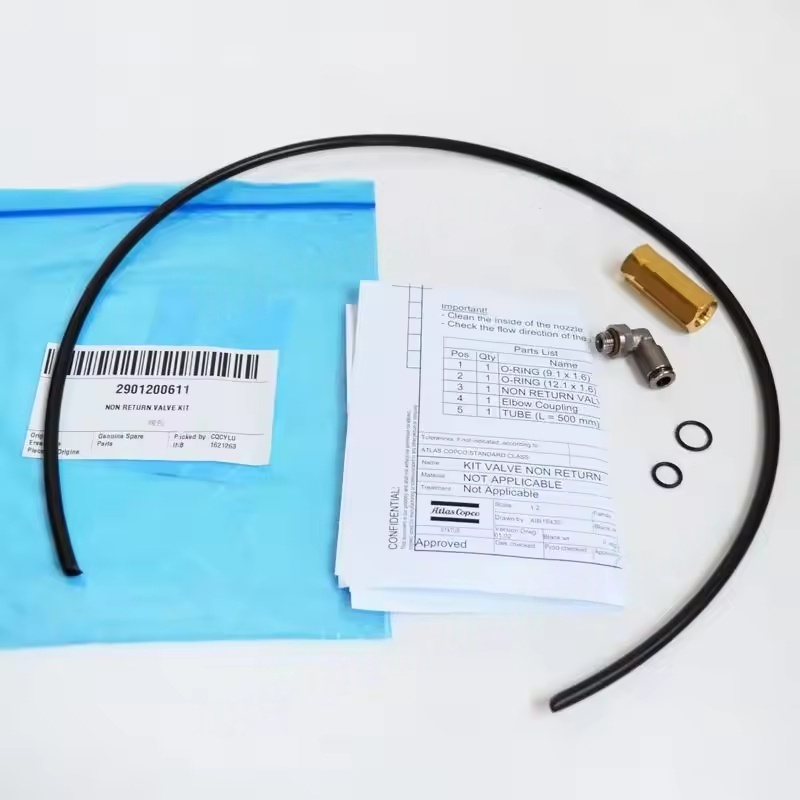

6. Interfacce di connessione del gruppo valvola non ritorno del compressore d'aria
Funzione: collega la porta di scarico del compressore dell'aria con le condutture a valle (come serbatoi di stoccaggio, essiccatori, ecc.).
Forme comuni:
Interfacce filettate (filettatura interna / thread esterna): come thread G, filo NPT, adatto per piccoli diametri (≤dn50).
Interfacce della flangia: adatto a condutture di grandi diametro, fornendo una connessione solida e una forte tenuta.
Interfacce di saldatura: adatto a scenari ad alta pressione e ad alta vibrazione, che richiedono installazione di saldatura professionale.
Funzioni core del gruppo della valvola non ritorno del compressore d'aria
Prevenire il backflow: impedisce all'aria compressa nel serbatoio di stoccaggio di tornare all'unità principale del compressore d'aria quando viene fermata, evitando la rotazione inversa dell'unità principale o l'olio lubrificante viene spinto nel cilindro.
Proteggi il sistema: impedisce l'acqua di condensa o le impurità dall'apparecchiatura a valle (come essiccatori, filtri) che scorre di nuovo nel compressore d'aria, riducendo il rischio di guasto.
Mantenere la pressione del sistema: garantisce la stabilità della pressione nel serbatoio di stoccaggio dopo l'arresto, evitando l'avvio frequente del compressore d'aria.
