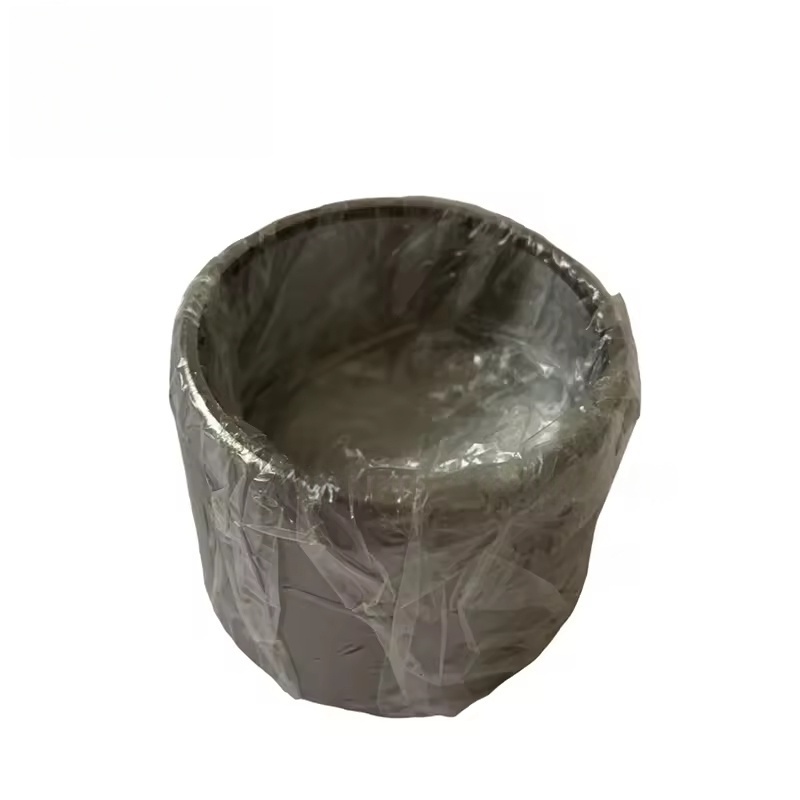

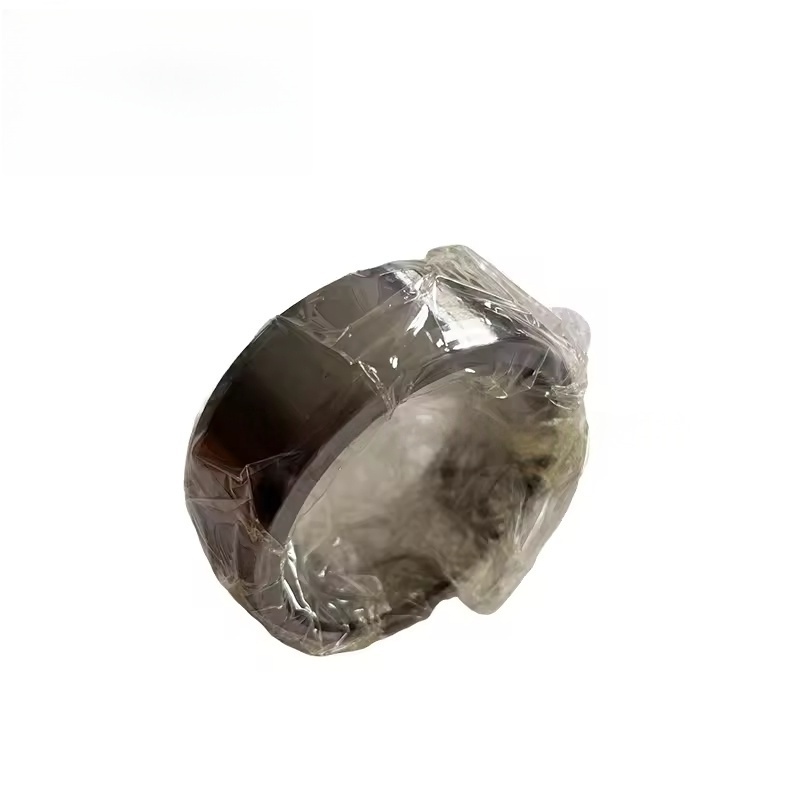

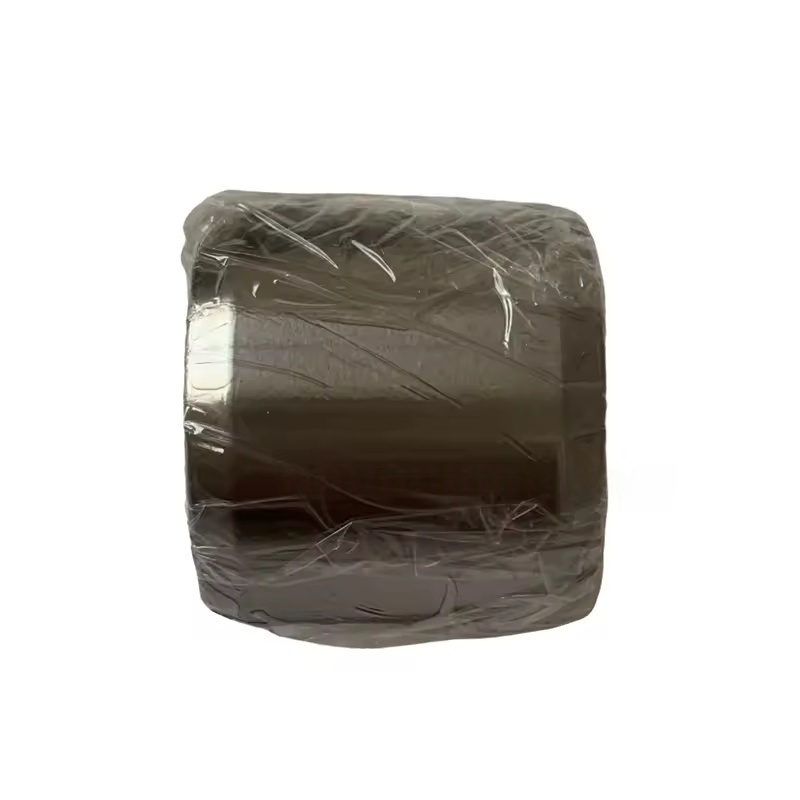

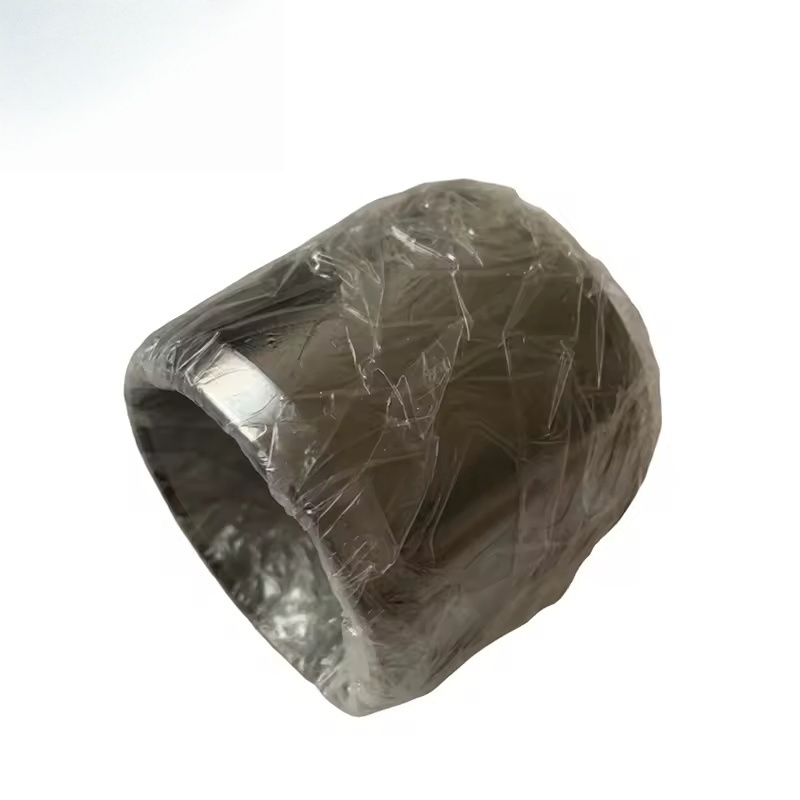

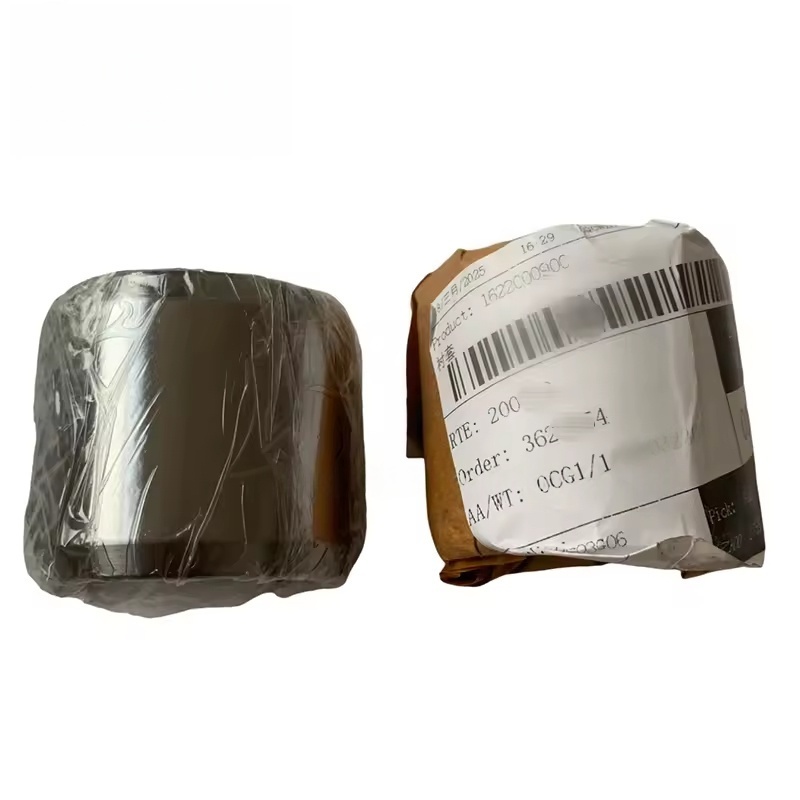

1622000900 Le principali funzioni delle maniche del cuscinetto dei compressori d'aria Atlas Copco
Supporto e posizionamento: correggere la posizione dell'albero del rotore del compressore, garantendo che i rotori maschi e femmine mantengano vuoti di meshing precisi durante la rotazione ad alta velocità ed evitando l'usura meccanica o le collisioni dovute all'offset.
Ridurre l'attrito e la lubrificazione: in combinazione con il collo dell'albero, attraverso il film olio lubrificante, riduce il contatto in metallo diretto, abbassa il coefficiente di attrito e estende la durata del rotore e dei cuscinetti.
Assistenza alla tenuta: alcune maniche del cuscinetto hanno anche funzioni di sigillatura ausiliaria per prevenire la perdita di gas ad alta pressione o olio lubrificante nella camera di compressione.
Materiale e caratteristiche
Materiali comuni: usa principalmente leghe resistenti all'usura (come bronzo di stagno, bronzo di piombo), ghisa o materiali compositi (come materiali auto-lubrificanti contenenti grafite), che hanno elevata resistenza, resistenza all'usura e buona conduttività termica.
Elaborazione di precisione: la parete interna del manicotto del cuscinetto deve essere sottoposta a elaborazione di precisione per garantire il gioco di adattamento con il collo dell'albero (di solito nell'intervallo di micrometro), che non solo soddisfa i requisiti di lubrificazione, ma garantisce anche l'accuratezza del posizionamento del rotore.
Resistenza alla temperatura: deve adattarsi alla temperatura di lavoro del compressore durante il funzionamento (di solito 80 ~ 120 ℃), evitando la deformazione del materiale o il calo delle prestazioni a causa di alta temperatura.
Problemi comuni e tempistica di sostituzione
Segni di usura: dopo che il manicotto del cuscinetto è indossato, può causare un aumento della clearance del rotore, manifestato come una diminuzione del volume di scarico del compressore, un aumento del consumo di energia, un rumore operativo anormale (come il rumore metallico) o la presenza di detriti metallici nell'olio lubrificante.
Tempi di sostituzione:
Durante la manutenzione importante regolare (come dopo 10.000 ~ 20.000 ore di funzionamento, fare riferimento al manuale dell'attrezzatura per i dettagli), è necessario controllare le condizioni di usura della manica del cuscinetto.
Se la clearance del rotore supera lo standard, la parete interna della manica del cuscinetto mostra ovvie graffi o scanalature o se una di queste condizioni viene rilevata, è necessario sostituirla prontamente.
Si consiglia generalmente di sostituire le maniche del cuscinetto in coppia (corrispondente alle maniche del cuscinetto dei rotori maschi e femmine) per garantire l'accuratezza dell'accoppiamento.
