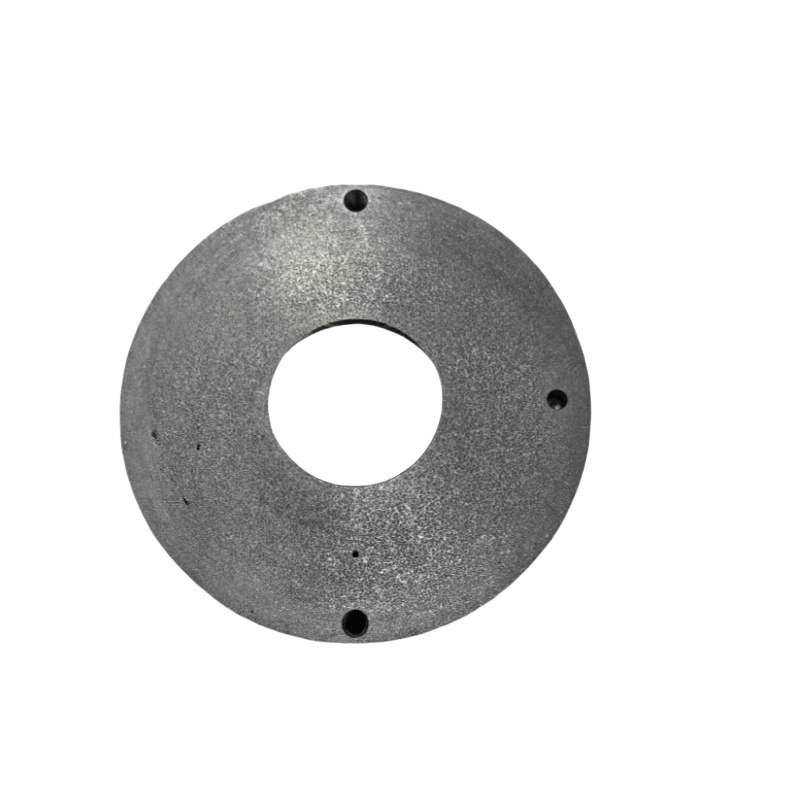

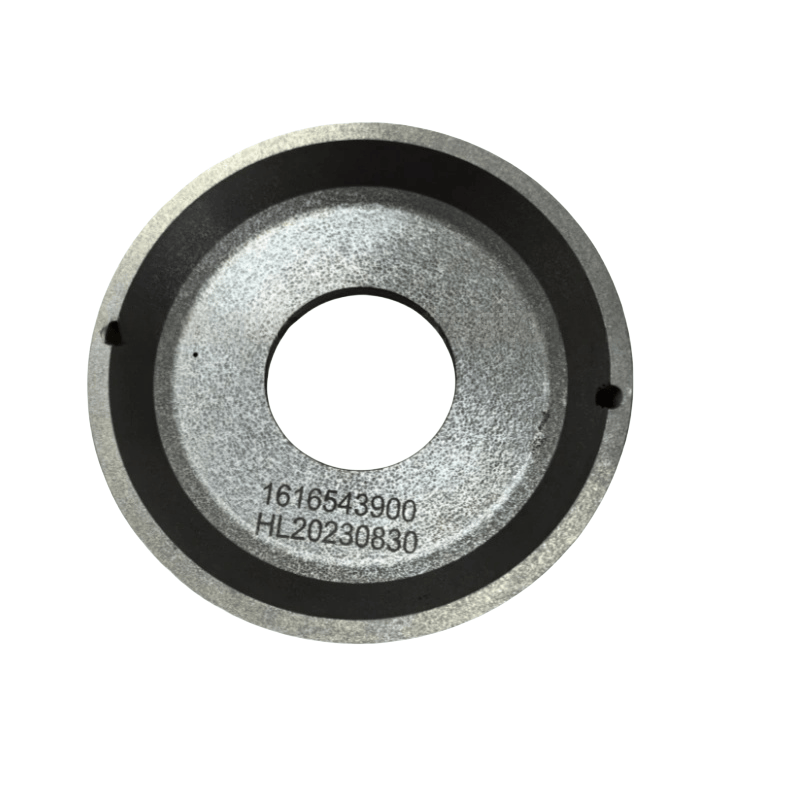

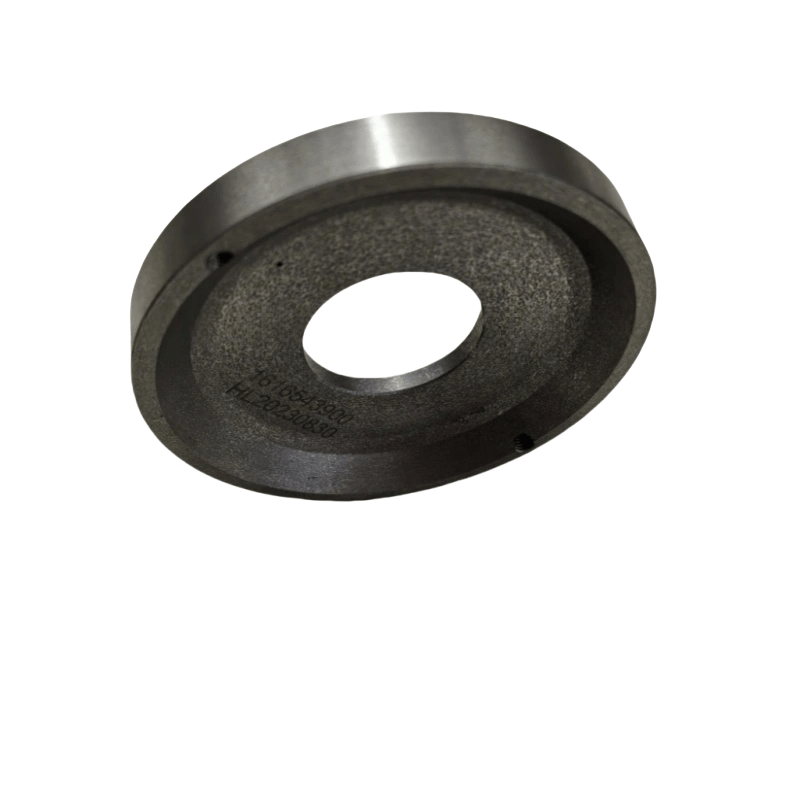

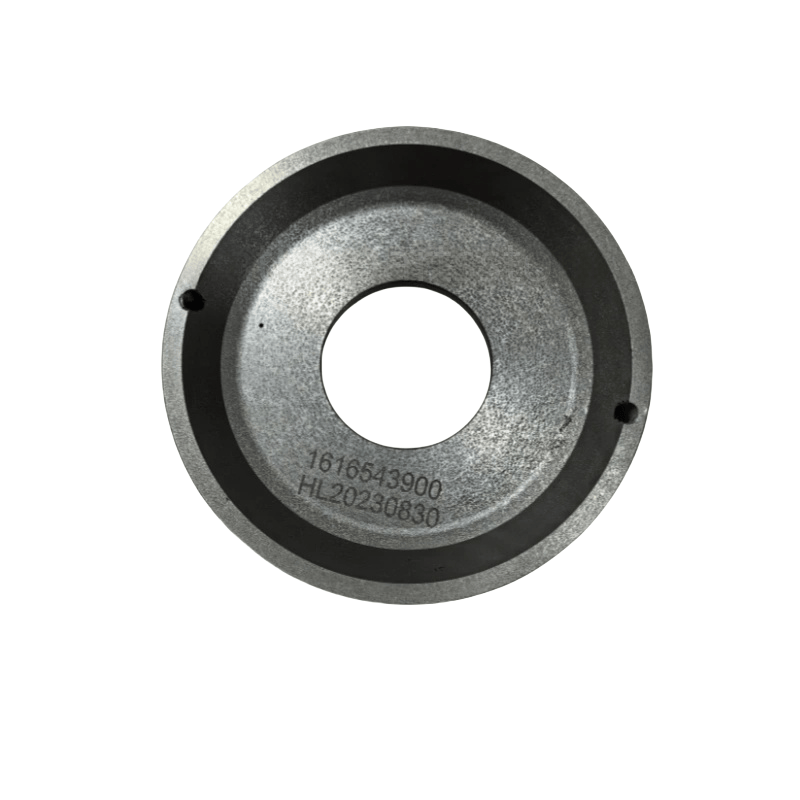

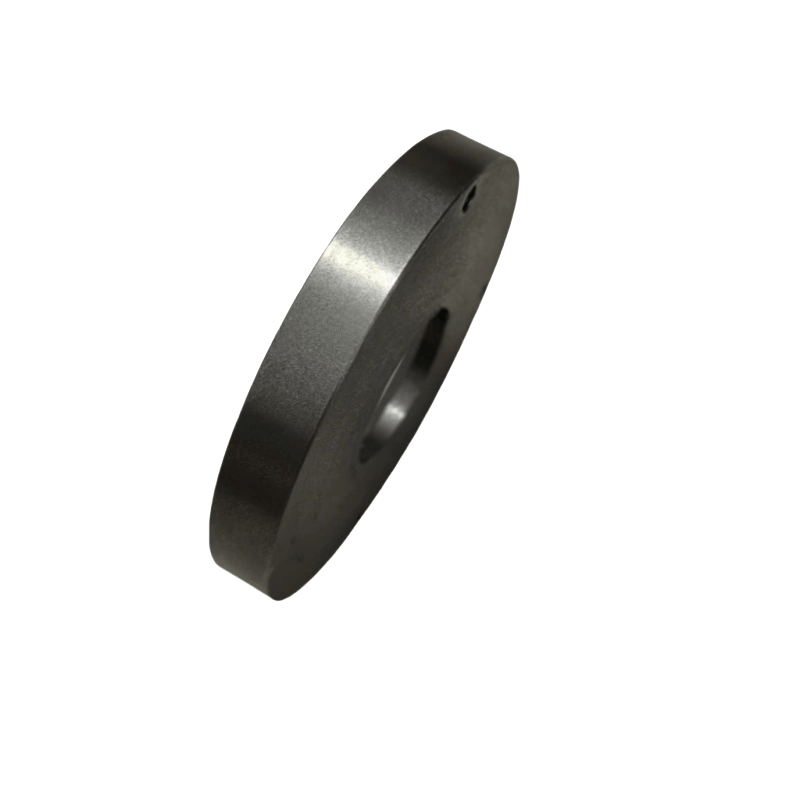

Le principali funzioni di Atlas Copco
Posizionamento preciso: durante l'assemblaggio di componenti come cuscinetti, ingranaggi e pistoni nel compressore dell'aria, l'anello distanziale garantisce che le parti adiacenti mantengano l'autorizzazione assiale progettata secondo i requisiti di progettazione, impedendo la valigia a causa di eccessivo spazio o jamming di attrito a causa di un gioco insufficiente.
Dispersione del carico: sui componenti portanti come cuscinetti e maniche a albero, l'anello distanziale può aiutare a distribuire la forza assiale, riducendo la pressione di carico sulle singole parti e estendendo la durata di servizio dei componenti.
Assistenza alla tenuta: alcuni anelli distanziali vengono utilizzati in combinazione con anelli di tenuta per controllare la compressione degli elementi di tenuta, garantendo l'effetto di tenuta e prevenzione di perdita di olio lubrificante o perdite di gas compresso.
Assemblaggio semplificato: gli anelli di distanziatore standardizzati possono sostituire i progetti complessi dell'albero a gradini, riducendo la difficoltà di elaborazione e facilitando lo smontaggio e la manutenzione.
Posizioni di applicazione comuni
Componenti dell'albero principale: nei sistemi a rotazione dell'albero dei compressori d'aria a vite, come gli alberi del rotore maschile e femminile e gli alberi del motore, gli anelli distanziali sono spesso installati tra i cuscinetti e gli ingranaggi (o i giunti) per controllare la clearance del cuscinetto e la clearance del cambio.
Meccanismo di collegamento del pistone: nei compressori d'aria di tipo pistone, gli anelli distanziali possono essere utilizzati nei punti di collegamento delle aste di collegamento e degli alberi a gomiti per garantire il movimento alternativo preciso del pistone nel cilindro ed evitare le collisioni con la testa del cilindro.
Tra il corpo del cilindro e la copertura finale: per alcuni compressori d'aria, l'anello distanziale viene utilizzato per controllare la distanza tra il corpo del cilindro e la copertura finale per garantire la ragionevole quantità di compressione degli elementi di tenuta interna.
Core di separatore di olio: nel secchio di raccolta dell'olio, l'anello distanziatore può essere utilizzato per fissare la posizione del nucleo del separatore di olio per garantire la sua coassialità con il corpo del secchio e migliorare l'efficienza di separazione.
Materiale e selezione
Materiale: a seconda delle dimensioni della forza, della temperatura di lavoro e dei requisiti di resistenza all'usura, i materiali comuni includono:
Acciaio al carbonio ordinario (a basso carico, scenari a temperatura normale);
Acciaio inossidabile (resistente alla corrosione, adatto per ambienti umidi o contenenti olio);
Lega di rame o alluminio (consistenza morbida, può ridurre l'usura delle parti di accoppiamento, adatto per un montaggio preciso). Parametri chiave:
Diametro interno (corrispondente al diametro esterno dell'albero o della posizione di installazione);
Diametro esterno (adattamento al diametro interno dell'alloggiamento o della parte di accoppiamento);
Spessore (determinare la distanza di spaziatura, deve essere rigorosamente rispettato dei requisiti di disegno di progettazione, la tolleranza è generalmente controllata da ± 0,01 a ± 0,05 mm);
Rugosità superficiale (deve essere liscia senza bara, per evitare di graffiare la parte dell'accoppiamento durante il montaggio).
