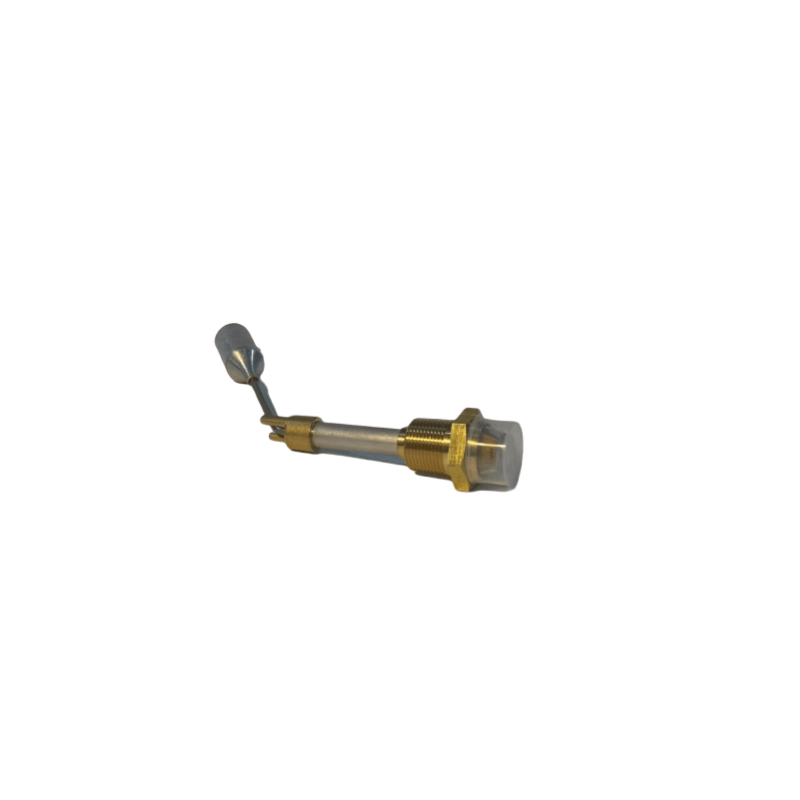

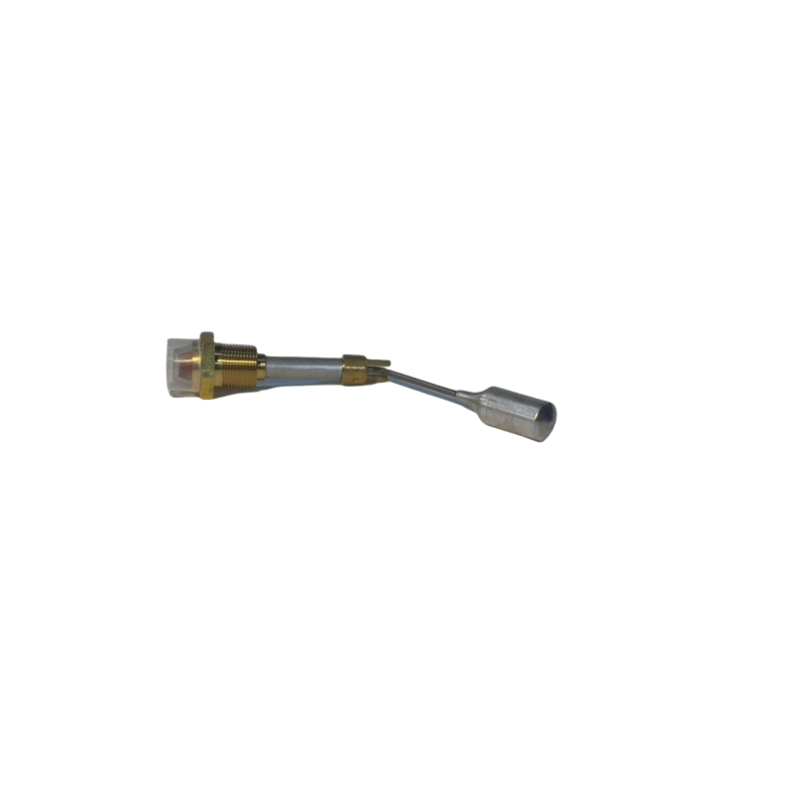

Atlas Copco Air Compressor Livello dell'olio Funzioni principali
Monitoraggio del livello dell'olio: visualizza l'altezza corrente dell'olio lubrificante all'interno del compressore d'aria in tempo reale, aiutando gli operatori a determinare se la quantità di olio soddisfa i requisiti operativi (di solito entro le scale "minime" e "massimo").
Osservazione della qualità dell'olio: alcuni indicatori trasparenti a livello di olio possono contemporaneamente osservare il colore e le condizioni dell'olio, consentendo la determinazione del fatto che l'olio lubrificante sia deteriorato (come la trasformazione di nero, emulsionante o contenente impurità).
Avviso di sicurezza: emette un avvertimento precoce per i livelli di olio anormale (troppo alti o troppo bassi) per prevenire la scarsa lubrificazione a causa di olio insufficiente, un aumento dell'usura dei componenti o un aumento del consumo di carburante e una riduzione dell'efficienza del separatore di olio in caso di olio eccessivo.
Tipi e strutture comuni
Per classificazione dei materiali:
Indicatore del livello dell'olio in vetro/acrilico: realizzato in materiale trasparente, direttamente installato sul serbatoio dell'olio o sull'alloggiamento del separatore di olio, che indica il livello dell'olio attraverso le linee di scala. Osservazione intuitiva a basso costo, ma fragile, adatto a aree a bassa pressione e a temperatura normale.
Indicatore del livello dell'olio di guscio di metallo: guscio in materiale metallico, con una finestra di osservazione trasparente (plastica di vetro o resistente al calore) all'interno, resistente ad alta pressione e impatto, adatto per corpi cilindri ad alta pressione o ambienti ad alta temperatura.
Indicatore a livello di olio magnetico: utilizza il principio di accoppiamento magnetico, con il galleggiante che aumenta e la caduta per guidare la striscia indicatore magnetica esterna per cambiare il colore, raggiungendo il display a livello di olio senza contatto, una buona tenuta, adatta per ambienti ad alta pressione, infiammabile ed esplosiva.
Con metodo di installazione:
Tipo di inserimento: inserito direttamente nel serbatoio dell'olio, osservato attraverso la parte laterale o superiore, struttura semplice.
Tipo di flangia: collegato all'alloggiamento del serbatoio dell'olio attraverso una flangia, una migliore tenuta, adatta per le aree ad alta pressione.
Tipo di tubo: collegato al serbatoio dell'olio attraverso un tubo metallico, può essere installato in una comoda posizione di osservazione, flessibile.
Parametri chiave e selezione
Pressione di lavoro: deve abbinare la pressione della camera dell'olio del compressore d'aria (come compressori d'aria a bassa pressione 0,7-1,0 MPA, modelli ad alta pressione fino a 10 MPA o più), per evitare il crack a causa di una resistenza alla pressione insufficiente.
Temperatura di lavoro: selezionare in base alla temperatura di lavoro dell'olio lubrificante (di solito -20 ℃ ~ 120 ℃), i modelli ad alta temperatura richiedono l'uso di materiali resistenti alle alte temperature (come vetro borosilicato, materiali metallici).
Metodo di osservazione: esposto (direttamente esposto per l'osservazione) o nascosto (con una copertura protettiva per prevenire la collisione), selezionata in base all'ambiente di installazione.
Dimensione dell'interfaccia: il filo di connessione o la dimensione della flangia del serbatoio dell'olio devono corrispondere (come M16 × 1,5, G1/2, ecc.).
Precauzioni di installazione e utilizzo
Posizione dell'installazione: dovrebbe essere selezionato in una posizione in cui è facile osservare quando il compressore d'aria viene fermato, evitando di essere bloccato da tubi o componenti e lontano da fonti di calore ad alta temperatura o componenti rotanti ad alta velocità.
Pulizia e manutenzione: pulire regolarmente la superficie dell'indicatore del livello dell'olio per rimuovere le macchie di olio e la polvere, garantendo una chiara osservazione; Sostituire quando i componenti di vetro/trasparente sono danneggiati o la scala è sfocata.
Giudizio del livello del petrolio:
Osservare dopo l'interruzione del compressore d'aria e il circuito dell'olio restituisce l'olio (di solito 10-15 minuti), per evitare la deviazione del livello dell'olio causato dalla circolazione dell'olio durante il funzionamento.
Il livello dell'olio deve essere mantenuto tra scale "min" (minimo) e "max" (massimo). Inferiore al limite inferiore richiede un rifornimento tempestivo dell'olio e superiore al limite superiore richiede lo scarico di olio in eccesso.
Sigillatura anti-focolare: controllare la guarnizione della tenuta per completezza durante l'installazione, utilizzare una forza di serraggio moderata, per prevenire la perdita di olio.
