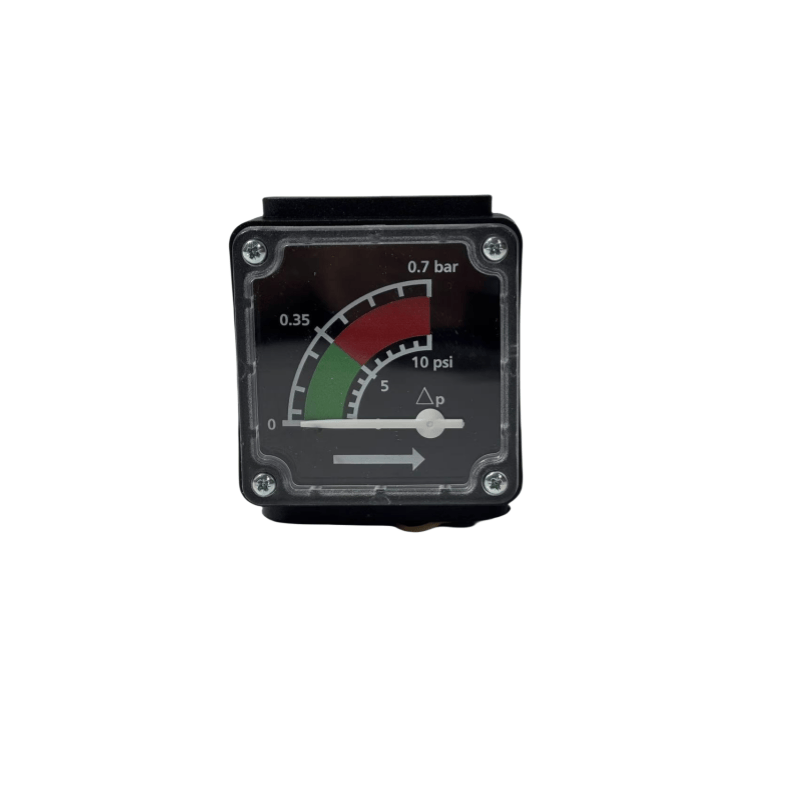

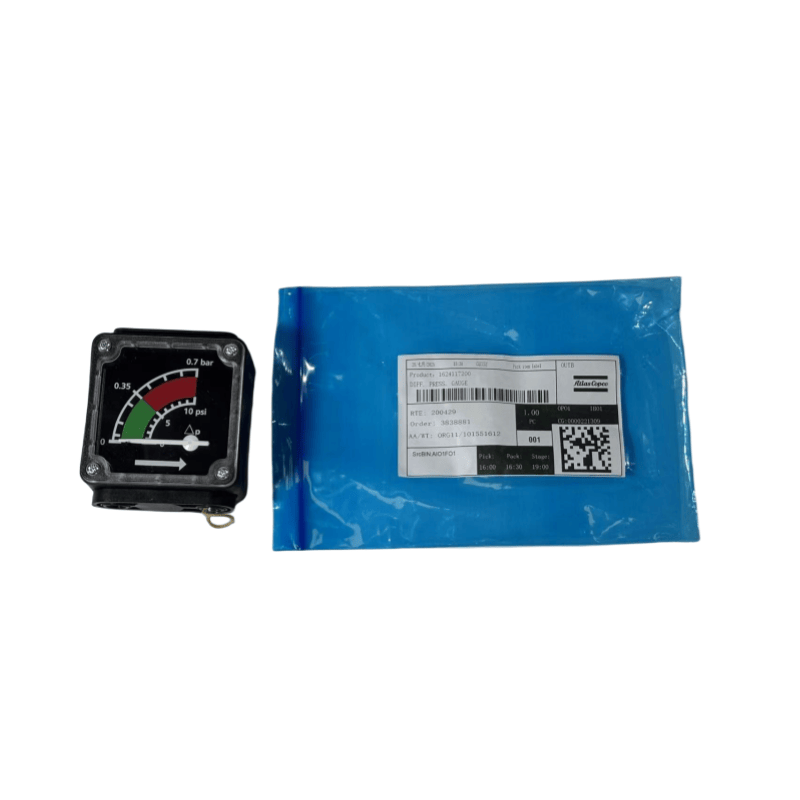

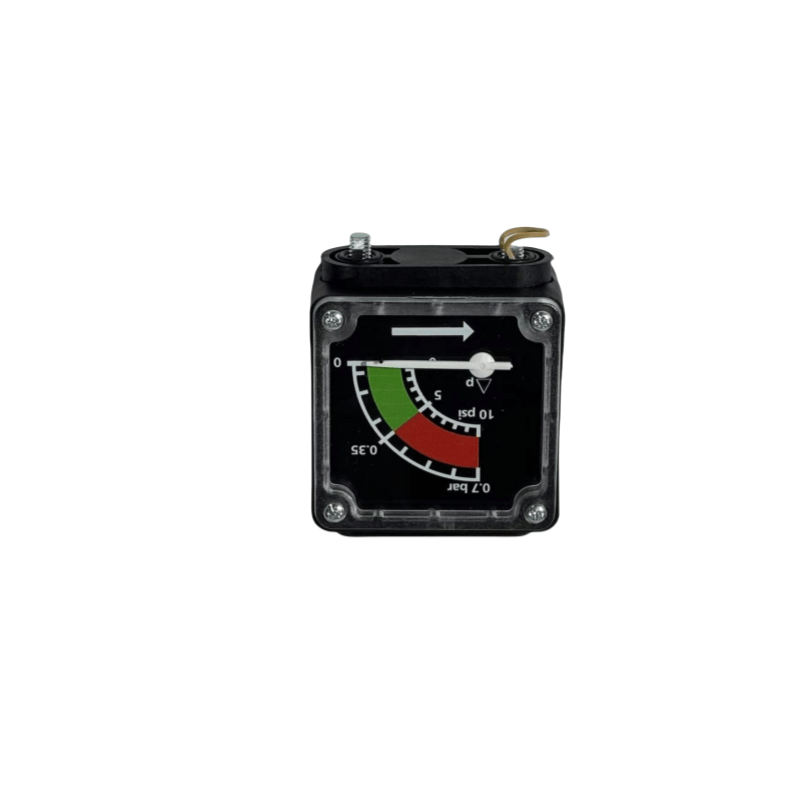

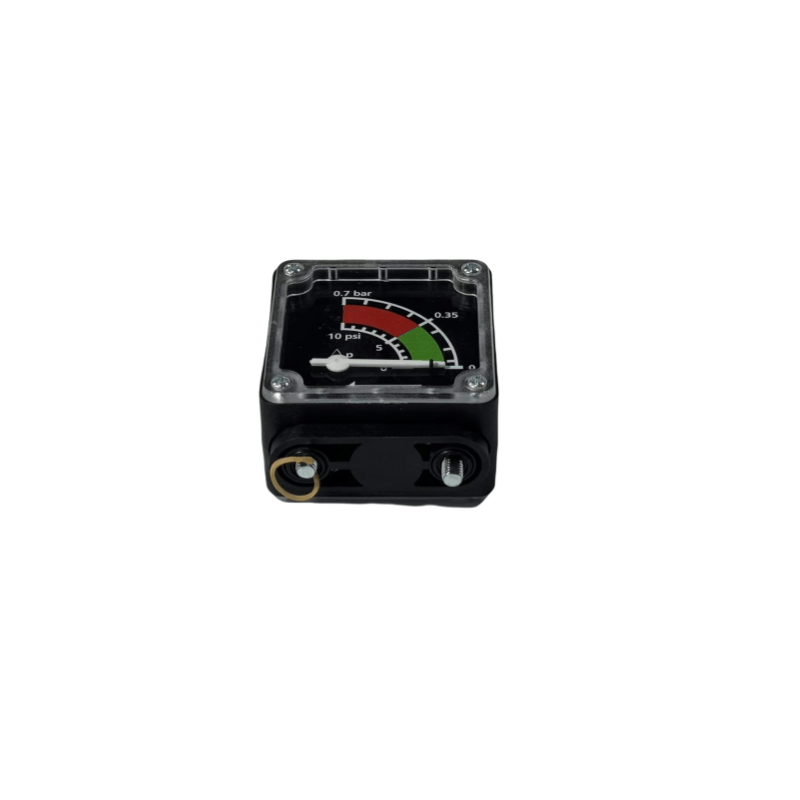

I. Struttura di base e principio di funzionamento degli indicatori di pressione del compressore dell'aria Atlas Copco
I componenti principali di un manometro del compressore dell'aria includono l'elemento elastico (per la pressione di rilevamento), il meccanismo di trasmissione (per la deformazione di amplificazione) e il dispositivo di indicazione (per la visualizzazione delle letture)
Elemento elastico: il tipo più comune è il tubo a molla (un tubo metallico cavo piegato in una forma C). Quando viene introdotta l'aria compressa nel tubo, il tubo a molla subisce una deformazione elastica dovuta alla pressione interna, che viene quindi trasmessa attraverso un'asta di collegamento al meccanismo di trasmissione.
Meccanismo di trasmissione: composto da ingranaggi, leve, ecc., Amplifica la piccola deformazione dell'elemento elastico e spinge il puntatore a ruotare.
Dispositivo di indicazione: la scala del quadrante e il puntatore lavorano insieme per visualizzare direttamente il valore di pressione (le unità comuni sono MPA, bar o PSI).
Ii. Tipi comuni e scenari di applicazione degli indicatori di pressione del compressore d'aria Atlas Copco
Sulla base del principio e della struttura di misurazione, i compressori d'aria usano comunemente i calibri dei seguenti tipi:
Indicatore di pressione ordinario di tipo puntatore
Caratteristiche: struttura semplice, a basso costo, lettura intuitiva, adatta alla maggior parte dei sistemi di compressore d'aria (come serbatoi di conservazione dell'aria, monitoraggio principale della pressione della tubazione).
Grado di precisione: comunemente 1,6 grado (errore ammissibile ± 1,6%), soddisfazione dei requisiti industriali generali; Per applicazioni precise, è possibile selezionare il grado 1.0.
Indicatore di pressione sismico
Struttura: la custodia è riempita con glicerolo o olio di silicone per tamponare l'impatto della vibrazione sul puntatore e prevenire il jitter del puntatore e l'usura dei componenti interni.
Scenari di applicazione: compressori d'aria mobili, compressori d'aria di tipo pistone (con vibrazioni significative) o sistemi con fluttuazioni di pressione frequenti. Manometro di contatto elettrico
Funzione: oltre a indicare la pressione, può emettere un segnale elettrico quando la pressione supera il limite preimpostata (limiti superiore e inferiore) e 联动 Controllare l'avvio e l'arresto del compressore d'aria o innescare un allarme (come arresto della macchina per la protezione quando la pressione supera il limite).
Applicazione: controllo automatico dei sistemi di compressore d'aria ， raggiungimento della regolazione automatica della pressione.
Indicatore di pressione digitale
Caratteristiche ： Pressione misurata per sensore elettronico ， visualizzato in forma digitale su LCD ， alta precisione (spesso superiore a 0,5 grado) ， può essere dotato di funzioni di registrazione e comunicazione dei dati (come l'interfaccia RS485).
Applicabile ： sistemi o situazioni di compressore d'aria intelligenti che richiedono un controllo preciso della pressione (come laboratori, produzione di precisione).
Iii. Parametri core e suggerimenti di selezione per Atlas Copco Air Compressore Pressure Gauges Intervallo di misurazione
È necessario coprire l'effettiva pressione di lavoro del compressore d'aria (di solito 0 ~ 1,6MPA, 0 ~ 2,5MPA) e quando si seleziona l'intervallo, seguire il principio che "la pressione di lavoro deve essere compresa tra 1/3 e 2/3 dell'intervallo" (ad esempio, se la pressione di lavoro è 0,7MPA, una gamma di 0 ~ 1,6MPA può essere selezionata), per evitare la degradazione a lungo termine a lungo termine a lungo termine a lungo termine a lungo termine a lungo termine a lungo termine a lungo termine a lungo termine a lungo termine a lungo termine a lungo termine a lungo termine a lungo termine a lungo termine a lungo termine a lungo termine a lungo termine a lungo termine a lungo termine a lungo termine a lungo termine a lungo termine a lungo termine a lungo termine a lungo termine a lungo termine a lungo termine a lungo termine a lungo termine a lungo termine a lungo termine a lungo termine a lungo termine a lungo termine a lungo termine a lungo termine. Livello di precisione
Per le normali condizioni di lavoro, un grado di 1,6 è sufficiente; Per misurazione o controllo preciso, è richiesto un grado 0,4 o 0,25 (con errori ancora più piccoli). Specifica dell'interfaccia
Le interfacce filettate sono comunemente M14 × 1,5, G1/4, NPT1/4, ecc. E devono abbinare l'interfaccia della pipeline del compressore d'aria. L'installazione può essere eseguita tramite la conversione dell'adattatore.
Adattabilità ambientale
Temperatura: -40 ~ 70 ℃ (tipo standard), per ambienti ad alta temperatura, selezionare modelli resistenti ad alta temperatura (come calibri resistenti agli umorali pieni di silicone).
Compatibilità dei media: quando l'aria compressa contiene nebbia d'olio, assicurarsi che i componenti interni dell'indicatore siano resistenti all'olio; Per i compressori d'aria senza olio, scegli il materiale in acciaio inossidabile (per la resistenza alla corrosione).
Installazione e utilizzo delle specifiche per gli indicatori di pressione del compressore dell'aria Atlas Copco
Dovrebbe essere installato in una posizione facilmente osservabile e priva di vibrazioni (come la parte superiore del serbatoio di conservazione dell'aria, la pipeline di uscita del compressore d'aria), evitando la luce solare diretta o vicino alle fonti di calore (per impedire alla temperatura di influenzare l'accuratezza).
Installazione orizzontale o verticale (secondo la direzione indicata sul quadrante), con un angolo di inclinazione non superiore a 30 °, altrimenti causerà errori di lettura.
Requisiti di installazione
Installare un tubo tampone (come un tubo della bobina o una valvola di arresto): per ridurre l'impatto della pulsazione di pressione sul nucleo del calibro ed estendere la sua durata.
Gas di scarico Prima dell'uso iniziale: quando si apre la valvola, funziona lentamente per scaricare l'acqua di condensa o le impurità nel gasdotto per prevenire danni ai componenti interni.
Calibrazione regolare
Secondo i requisiti di misurazione, calibrare almeno una volta all'anno (confrontando con un manometro standard), se la deviazione è eccessiva, deve essere riparata o sostituita per garantire letture accurate (in particolare per gli indicatori di pressione nei serbatoi di stoccaggio relativi alla sicurezza).
