I. Struttura e materiale dell'alloggiamento del filtro dell'aria del compressore dell'aria Atlas Copco
Struttura di base

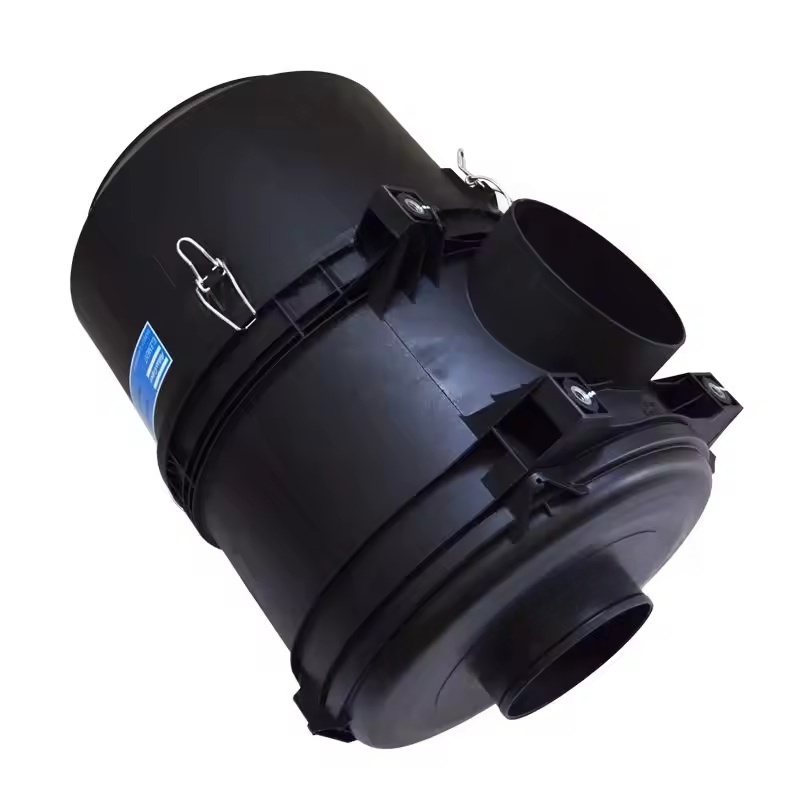

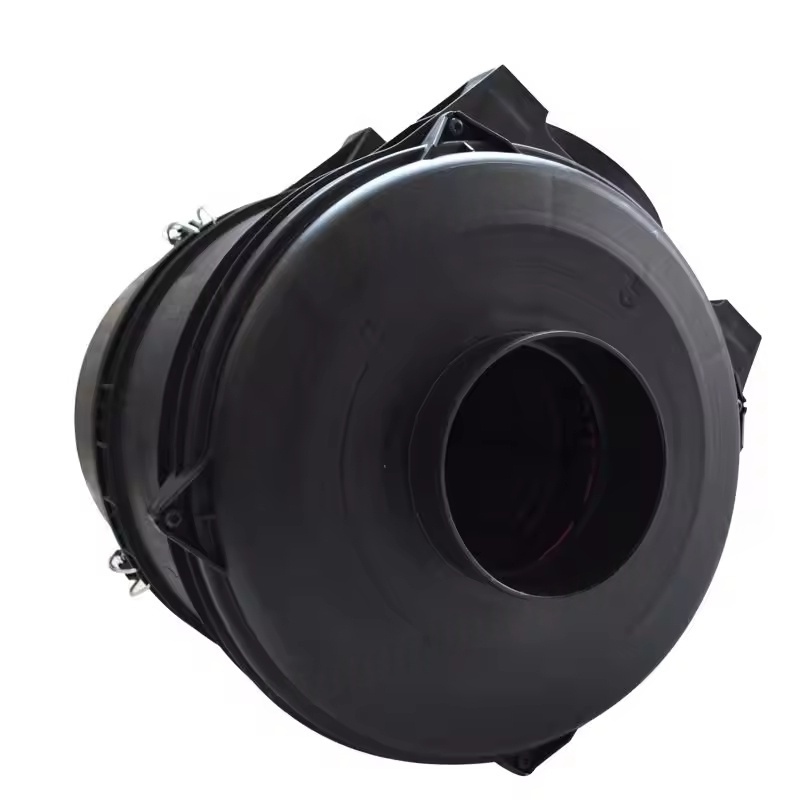

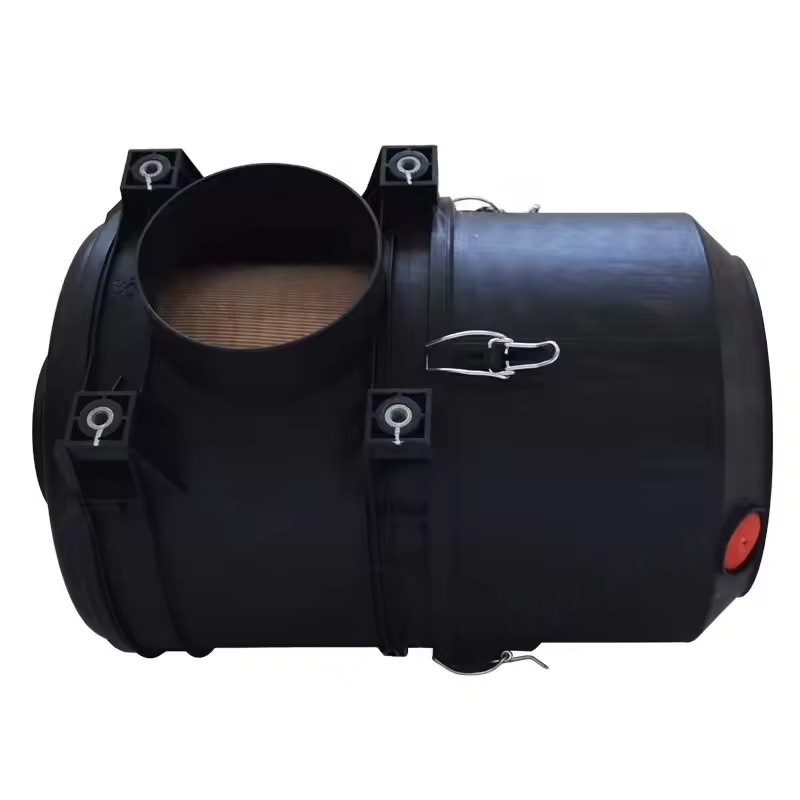

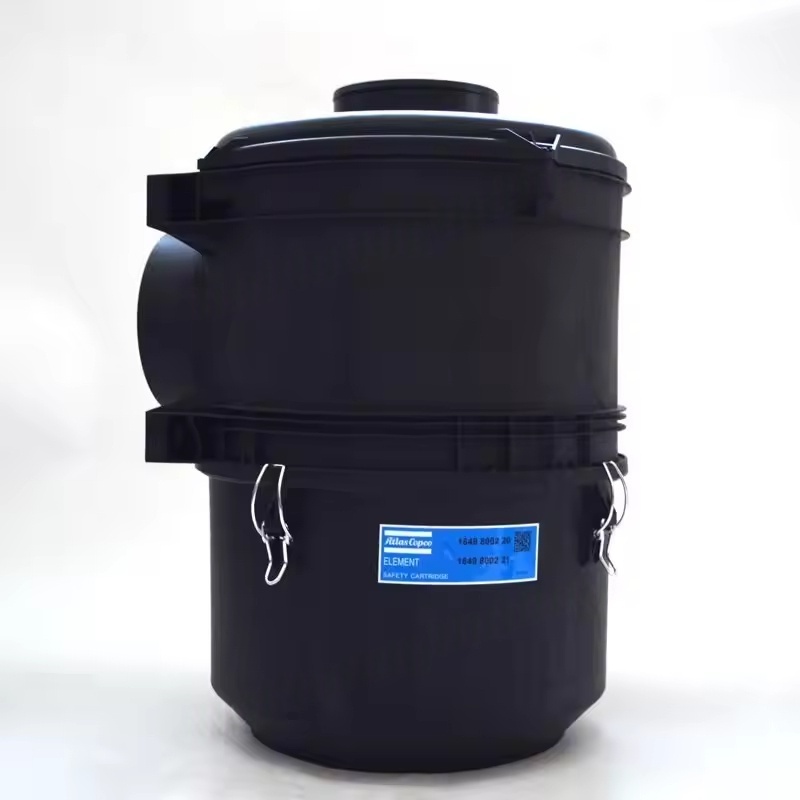

Alloggiamento principale: di solito cilindrico o di forma quadrata, formando un canale del flusso d'aria all'interno. Un'estremità è collegata all'assunzione d'aria del compressore d'aria e l'altra estremità è l'estremità dell'assunzione atmosferica (alcune con una copertura protettiva).

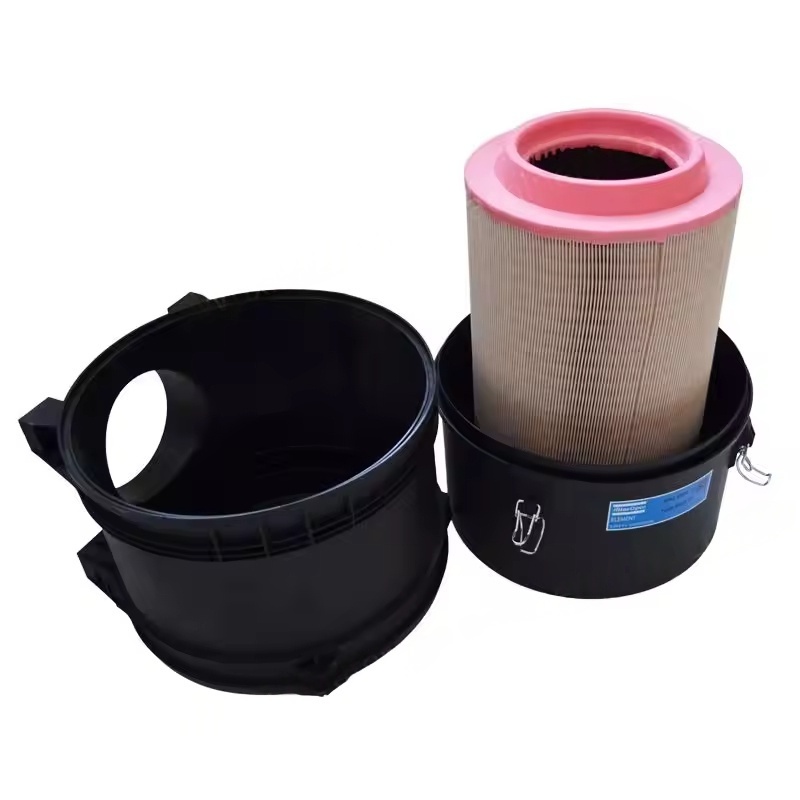

Posizione di installazione del filtro: il lato interno dell'alloggiamento è dotato di slot, fermagli o strutture filettate per fissare il filtro, garantendo un adattamento sigillato tra il filtro e l'alloggiamento per impedire l'ingresso diretto dell'aria non filtrata.
Interfaccia di tenuta: la parte che si collega al tubo di aspirazione dell'aria del compressore d'aria è dotata di un anello di tenuta in gomma o una superficie della flangia per garantire l'aria d'aria della connessione.
Progettazione ausiliaria: alcuni alloggiamenti dispongono di interfacce di indicatore di differenza di pressione (per l'installazione di indicatori di pressione o dispositivi di allarme), fori di drenaggio (per scaricare l'acqua di condensa interna) e accedere a porte/coperture (per una facile sostituzione del filtro).
Materiali comuni
Materiali metallici: come acciaio a freddo (superficie zincato o dipinto per la prevenzione della ruggine), lega di alluminio (leggero e resistente alla corrosione), adatto a grandi compressori d'aria o ambienti difficili (come polvere elevata e condizioni di umidità elevata), con elevata resistenza a resistenza e coltura.
Materiali in plastica: come ingegneria ABS in plastica, PP (polipropilene), leggero, a basso costo, buona resistenza alla ruggine, adatto per compressori di aria di piccole e medie dimensioni o ambienti puliti, ma con una resistenza di calore più debole (di solito ≤ 80 ℃).
Ii. Funzioni core dell'alloggiamento del filtro dell'aria del compressore dell'aria Atlas Copco
Protezione del filtro: isolare l'impatto meccanico esterno, l'acqua piovana, i grandi detriti (come foglie, insetti), evitando danni al filtro o intasamento.
Guida al flusso d'aria: attraverso il design interno internamente, l'aria scorre uniformemente sulla superficie del filtro, evitando una diminuzione dell'efficienza di filtrazione dovuta al rapido flusso d'aria locale e riducendo la resistenza di assunzione.
Protezione di tenuta: assicurarsi che l'aria possa entrare solo al compressore d'aria attraverso il filtro, eliminando il "corto circuito" (aria non filtrata che entra direttamente nel sistema) e garantendo la pulizia dell'assunzione.
Tampone pressione: fluttuazioni di pressione tampone nell'assunzione d'aria durante le variazioni di avvio del compressore dell'aria o cambiamenti di carico, stabilizzando il volume di assunzione.
Iii. Parametri chiave e selezione dell'alloggiamento del filtro dell'aria del compressore d'aria Atlas Copco
Specifiche dimensioni: è necessario abbinare il diametro esterno e l'altezza del filtro corrispondente e le dimensioni dell'interfaccia (come il diametro della porta di aspirazione dell'aria, le specifiche della flangia) devono essere compatibili con il sistema di aspirazione dell'aria del compressore d'aria.
Adattamento del volume di aspirazione dell'aria: l'area trasversale del canale interno deve soddisfare il requisito del volume di aspirazione dell'aria nominale del compressore d'aria (solitamente progettato per essere ≥ 1,2 volte il volume di aspirazione dell'aria nominale), evitando l'assunzione insufficiente a causa di un diametro troppo piccolo.
Resistenza alla temperatura e alla pressione: selezionare il materiale corrispondente in base alla temperatura dell'aria (di solito ≤ 60 ℃, condizioni speciali fino a 100 ℃ o superiore) e pressione ambientale. Gli alloggiamenti metallici possono generalmente resistere a temperature e vibrazioni più elevate.
Adattabilità ambientale: per ambienti umidi, sono preferiti alloggi in alluminio o plastica; Per ambienti polverosi, si consiglia un design di copertura protettivo; Per gli ambienti corrosivi, è richiesto materiale in acciaio inossidabile.
IV. Installazione e manutenzione dell'alloggiamento del filtro dell'aria Atlas Copco Copco Air
Suggerimenti per l'installazione:
L'alloggiamento deve essere fisso saldamente (specialmente per i compressori d'aria mobili) per evitare le vibrazioni causando interfacce sciolte o spostamento del filtro.
Controllare se i componenti di tenuta sono intatti e assicurarsi che il filtro sia strettamente contro la superficie di tenuta dell'alloggiamento durante l'installazione. Se necessario, applicare una piccola quantità di grasso in silicone per migliorare le prestazioni di sigillatura.
La direzione dell'assunzione d'aria deve essere coerente con la marcatura abitativa (solitamente indicata da una freccia), per evitare errori di installazione che portano a guasti al filtro.
Le questioni di manutenzione:
Regolarmente (in sintonia con il ciclo di sostituzione del filtro) pulire l'interno dell'alloggiamento, rimuovere polvere e detriti accumulati e verificare se la parete interna ha danni o deformazioni.
Gli alloggiamenti in metallo devono verificare se il rivestimento della ruggine si è staccato e riverniciando tempestivamente per la prevenzione della ruggine; Gli alloggiamenti di plastica devono evitare la luce solare diretta o la cottura ad alta temperatura per prevenire l'invecchiamento e il crack.
Quando si sostituiscono il filtro, controllare anche l'integrità dell'interfaccia di tenuta e le fermagli dell'alloggiamento e riparare o sostituire se indossato.
