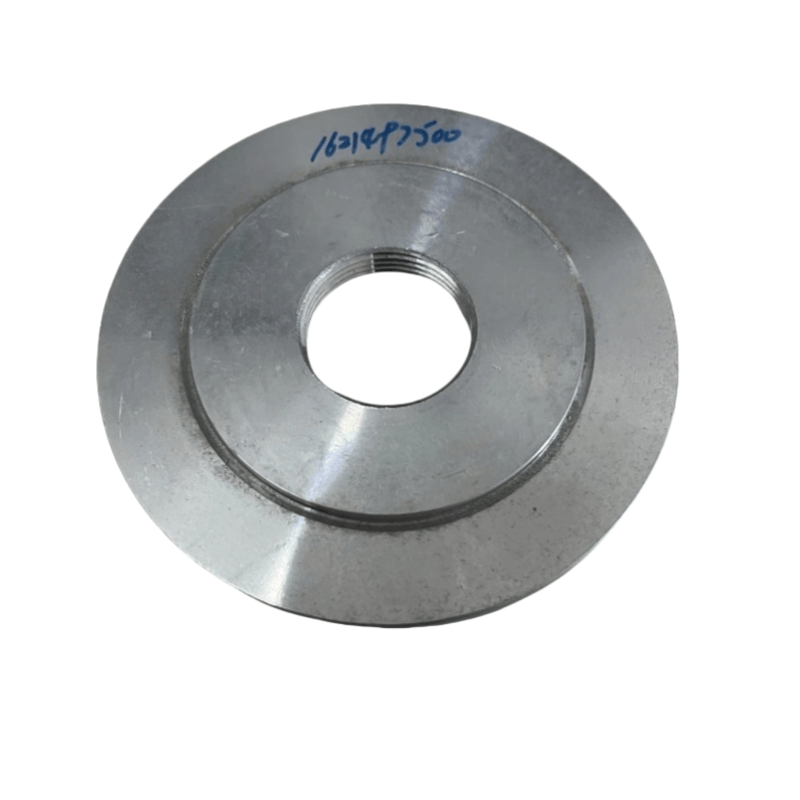

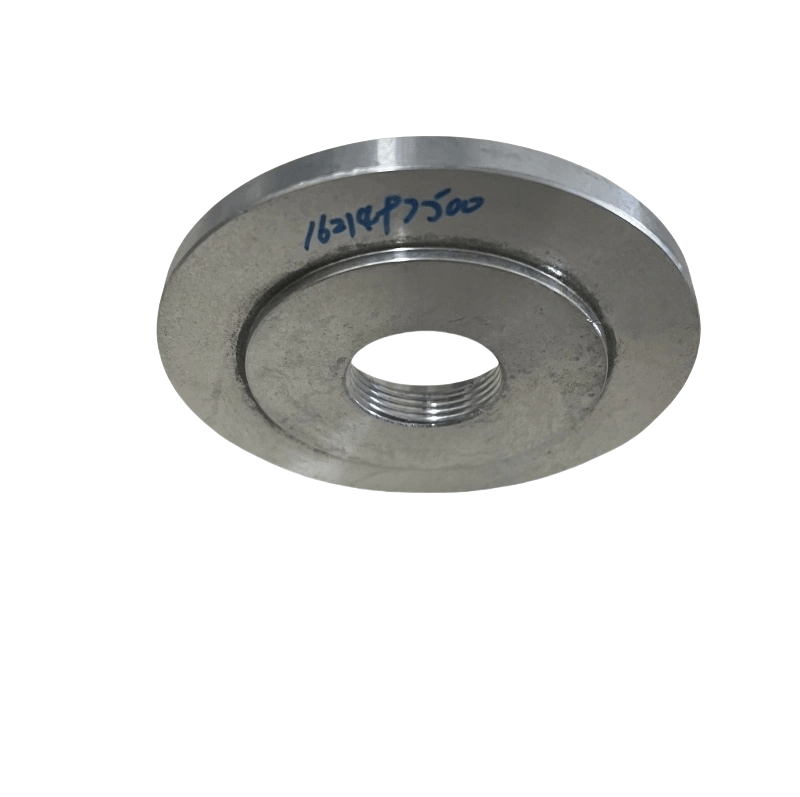

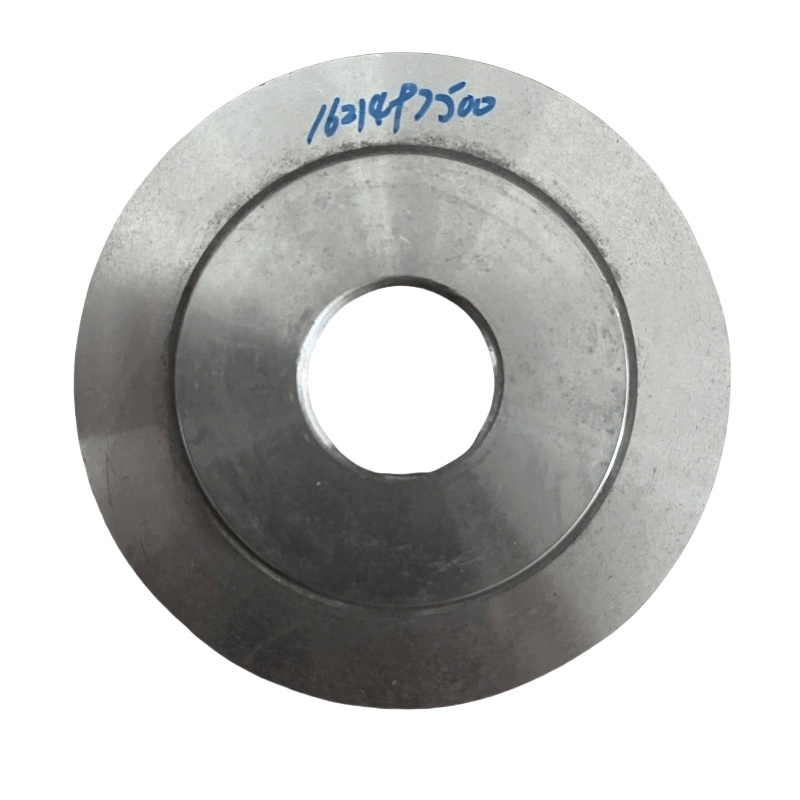

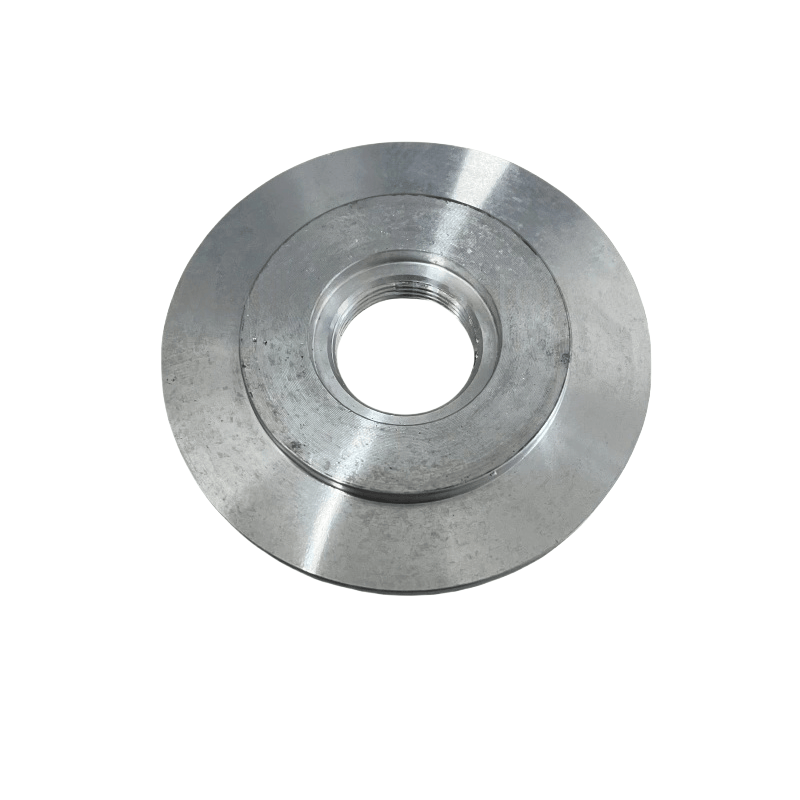

Atlas Copco Copco Air Presseror Valvola Copertina Funzioni principali
Sigillatura e cuscinetto a pressione: è sigillato con il corpo della valvola attraverso elementi di tenuta (come guarnizioni, O-ring), formando una cavità chiusa in grado di resistere alla pressione dell'aria compressa (solitamente coerente con la pressione di lavoro del sistema, 0,7 ~ 1,6 MPa), prevenendo la perdita di gas.
Proteggere i componenti interni: copre e protegge i componenti interni della valvola di pressione (come nuclei di valvole, molle, diaframmi, ecc.) Per prevenire polvere, olio e altre impurità di entrare e influenzare la sensibilità della valvola.
Fissazione e posizionamento: è fisso al corpo della valvola con bulloni per garantire che i componenti interni (come molle, nuclei di valvole) siano nella posizione corretta, garantendo l'accuratezza del funzionamento della valvola di pressione.
Assistenza alla trasmissione della pressione: alcune piastre di copertura sono progettate con fori o canali di rilevamento della pressione, che possono trasferire la pressione del sistema al diaframma o al pistone all'interno della valvola, aiutando nella realizzazione delle funzioni di regolazione della pressione.
Strutture e caratteristiche comuni
Composizione strutturale:
Corpo principale: principalmente realizzati in fogli di metallo (come ghisa, lega di alluminio, acciaio al carbonio) attraverso la timbratura o la fusione, con un certo spessore (di solito 3 ~ 10 mm) per garantire la capacità di portamento della pressione.
Fori di connessione: più fori a bulloni sono distribuiti circonferenzialmente per la fissazione con il corpo della valvola; Il centro può avere un foro di osservazione (con una copertura trasparente) o un'interfaccia di pressione.
Scanalatura di tenuta: la superficie articolare tra la piastra di copertura e il corpo della valvola di solito ha una scanalatura di tenuta a forma di anello per l'installazione di guarnizioni o anelli O.
Classificazione (per tipo di valvola di pressione corrispondente):
Piastra di copertura della valvola di manutenzione della pressione: installata sulla valvola di manutenzione della pressione all'uscita del separatore di gas olio, resiste alla pressione interna del separatore per garantire che il sistema stabilisca una pressione sufficiente prima di consentire l'uscita dell'aria compressa.
Piastra di copertura della valvola di scarico: utilizzata per controllare il carico/scarico del compressore d'aria, la piastra di copertura deve cooperare con un diaframma o un pistone per trasmettere segnali di pressione e ottenere l'apertura e la chiusura della valvola.
Piastra di copertura della valvola di sicurezza: protegge il nucleo della molla e della valvola all'interno della valvola di sicurezza per garantire che la valvola di sicurezza possa saltare in modo affidabile e alleviare la pressione quando si verifica la sovrapressione.
Parametri chiave e materiali
Parametri core:
Dimensioni: diametro esterno, diametro del cerchio di distribuzione del foro del bullone e le dimensioni della scanalatura di tenuta devono essere completamente abbinate al corpo della valvola per garantire la sigillalità dell'installazione.
Capacità di portamento della pressione: deve soddisfare la pressione di lavoro della valvola di pressione corrispondente (come la piastra di copertura della valvola di sicurezza deve resistere a più di 1,1 ~ 1,2 volte la pressione valutata del sistema).
Accuratezza della superficie: la planarità e la rugosità della superficie dell'articolazione devono soddisfare gli standard (di solito la planarità ≤ 0,1 mm/m, rugosità RA ≤ 3,2 μm), evitando perdite a causa della scarsa adesione.
Materiali comuni:
Ghisa (HT250): basso costo, buona rigidità, adatto a ambienti non corrosivi a bassa pressione (≤1MPa).
Lega di alluminio (ADC12): peso leggero, resistente alla corrosione, spesso utilizzato nelle valvole di pressione dei compressori di aria di medie dimensioni.
Acciaio al carbonio (Q235 o 45# acciaio): alta resistenza, adatto per valvole di pressione ad alta pressione (> 1 MPA), alcuni necessitano di galvanizzazione o di pittura per la prevenzione della ruggine.
