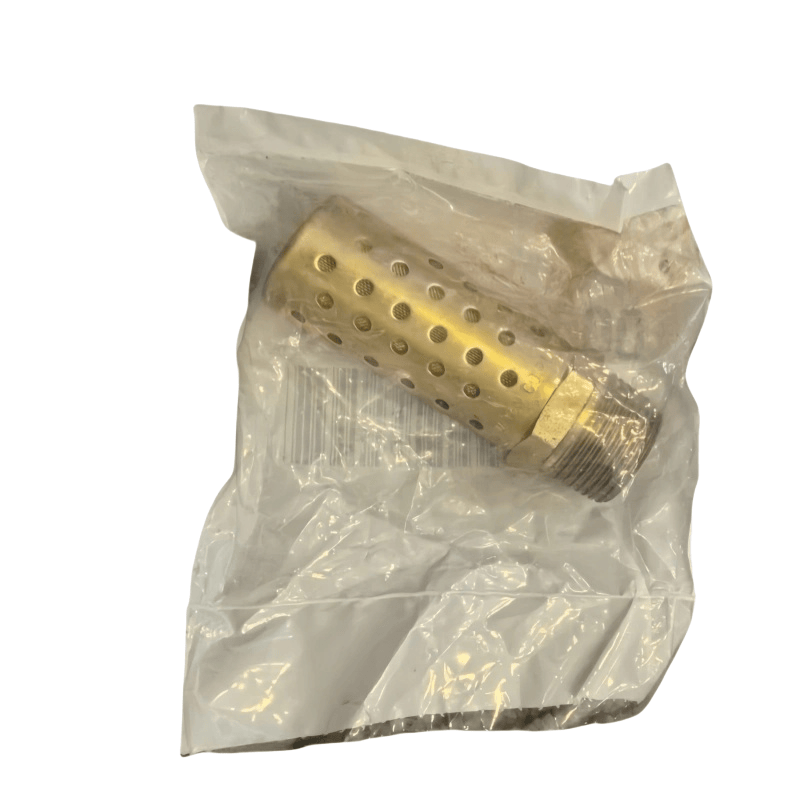

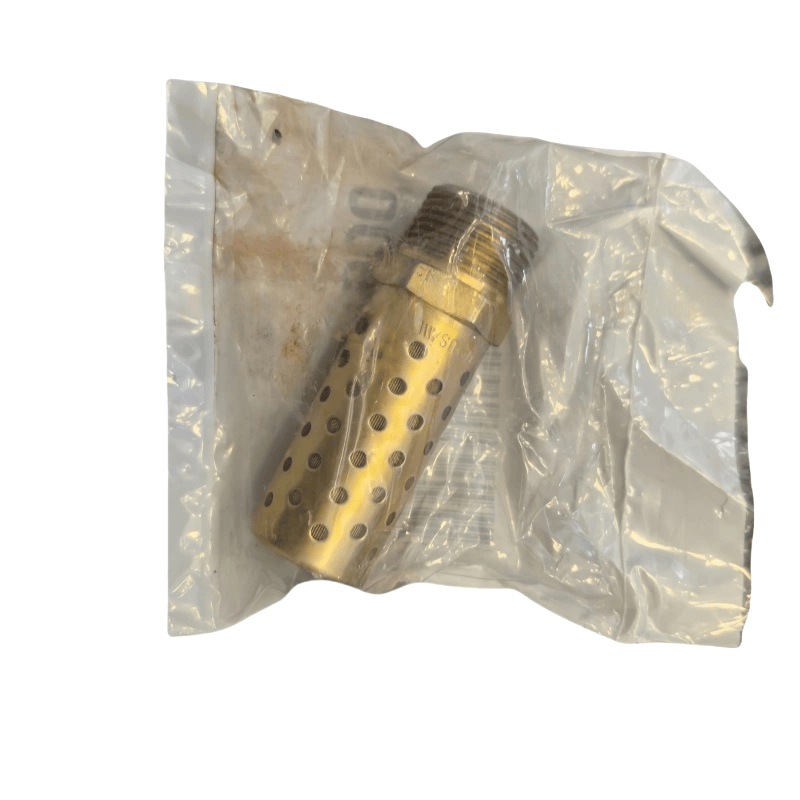

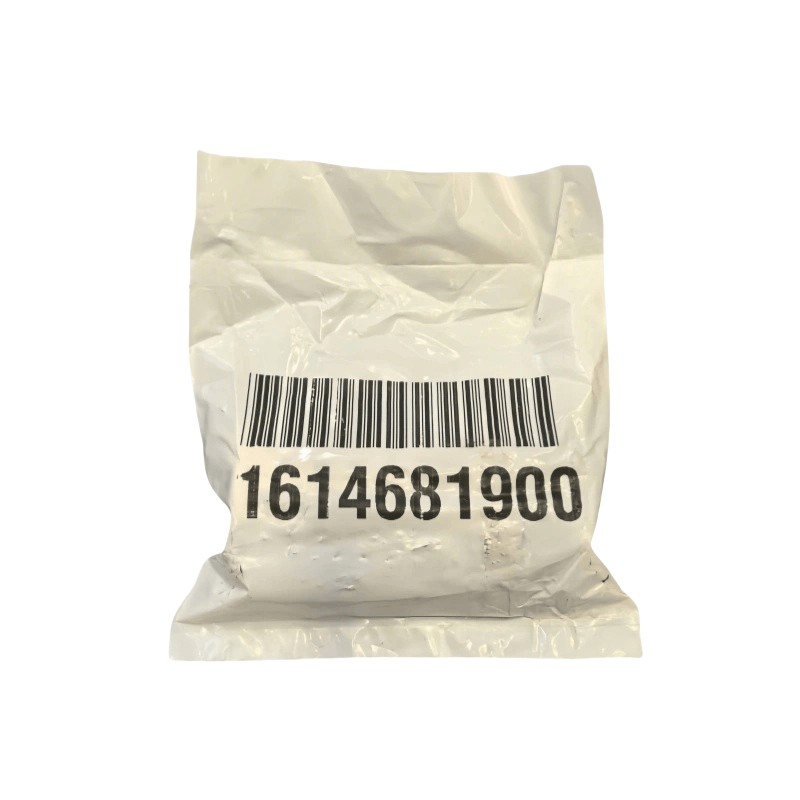

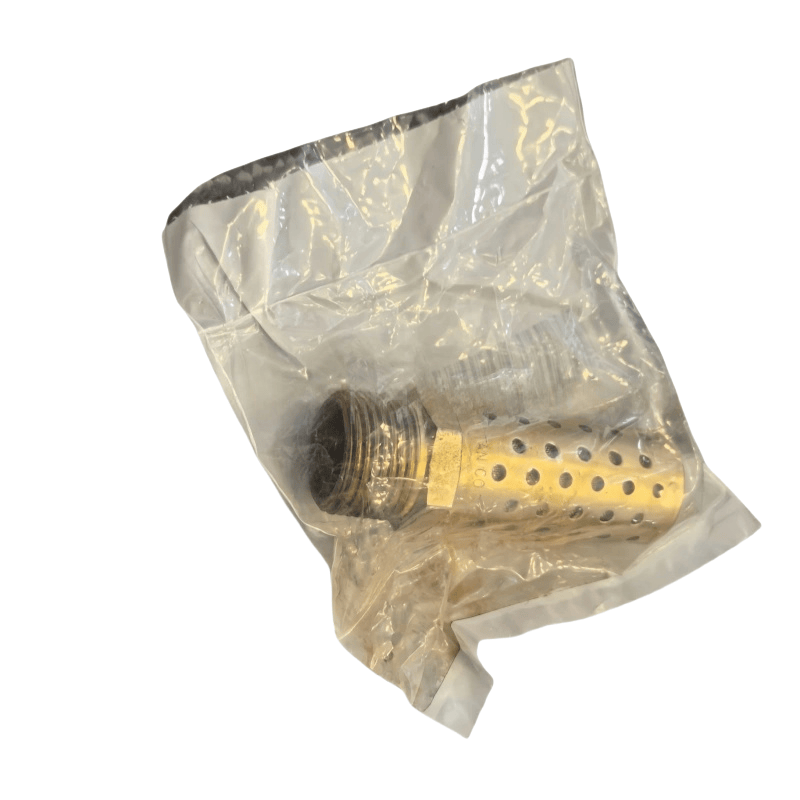

Atlas Copco Air Compressor Muffler 1614681900

Le principali funzioni di atlanti di copco

Riduzione del rumore e attenuazione: durante il funzionamento del compressore d'aria, le porte di aspirazione e di scarico genereranno un rumore intenso a causa del disturbo del flusso d'aria ad alta velocità (di solito compreso tra 80 e 120 decibel). Il marmitta si assorbe e riflette le onde sonore attraverso una struttura specifica, riducendo il rumore all'interno degli standard di protezione ambientale (generalmente ≤ 85 decibel), proteggendo l'udito dell'operatore e riducendo l'impatto sull'ambiente circostante.

Stabilizzare il flusso d'aria: alcuni silenziatori sono progettati per ottimizzare il percorso del flusso d'aria, riducendo la turbolenza ed evitando la perdita di pressione causata dal flusso d'aria caotico, garantendo l'assunzione e l'efficienza di scarico del compressore d'aria.

Filtro e protezione: il marmitta di assunzione integra spesso le funzioni di filtraggio per impedire la polvere e le impurità di entrare nel compressore dell'aria, riducendo l'usura delle attrezzature ed estendendo la sua durata di servizio.

Tipi comuni e scenari di applicazione

Sulla base della posizione e della funzione di installazione, sono principalmente divisi nelle seguenti categorie:

Aspirazione di assunzione

Installato nella porta di aspirazione del compressore d'aria, utilizzato per ridurre il rumore aerodinamico generato durante l'aspirazione.

La struttura è una combinazione di resistenti (che utilizza la cavità per riflettere le onde sonore) e resistenti (riempimento di materiali che assorbono il suono come lana di vetro, ceramica porosa), tenendo conto sia di riduzione del rumore che di efficienza di assunzione.

Adatto a tutti i tipi di compressori d'aria, in particolare compressori di aria a pistone e a vite.

Marmitta di scarico

Installato sulla porta di scarico del compressore d'aria o sul tubo di scarico del serbatoio di conservazione, riducendo il rumore del flusso d'aria ad alta pressione durante lo scarico dell'aria compressa.

A causa dell'elevata pressione di scarico (di solito 0,7-1,3 MPa), è richiesto un design resistente alla pressione ad alta pressione. La struttura è principalmente resistiva (come la camera di espansione, la camera di risonanza), evitando la dispersione di materiali che assorbono il suono mediante flusso d'aria ad alta pressione.

Spesso utilizzati nei compressori di aria di scarico intermittenti (come il tipo di pistone) o condotte di scarico della valvola di sicurezza.

Discusa silenziatore

Progettato specificamente per la grande quantità di aria scaricata durante lo scarico del compressore d'aria, con requisiti di riduzione del rumore più elevati (di solito deve ridurre 30-50 decibel).

Adotta una struttura composita di più stadi di riduzione della pressione, espansione e materiali che assorbono il suono, che possono non solo ridurre il rumore ma anche rilasciare lentamente la pressione, evitando l'impatto del flusso d'aria.

Principio di progettazione principale

Amofitto resistivo: utilizzando materiali porosi che assorbono il suono (come cotone che assorbono il suono, maglia in metallo) per assorbire l'energia sonora e convertirla in energia termica per dissipazione, adatti per il rumore di frequenza medio-alto.

Amofitto resistente: attraverso i cambiamenti trasversali del tubo (come camera di espansione, tubo di contrazione) o camere di risonanza, facendo riflettere le onde sonore e interferiscono per annullare, adatti a un rumore a bassa frequenza.

Combinato risonanza: combinando i due principi sopra, può simultaneamente ridurre il rumore alto, medio e a bassa frequenza, con un intervallo di applicazioni più ampio.

Punti chiave di selezione e installazione

Parametri di selezione

Abbina il volume di scarico (m³/min) e la pressione (MPA) del compressore d'aria per garantire che il diametro del silenziatore corrisponda alla tubazione, evitando una perdita di pressione eccessiva.

Riduzione del rumore: in base ai requisiti di rumore nel sito, selezionare un prodotto con una riduzione del rumore di ≥ 20 decibel (fare riferimento ai parametri delle prestazioni acustiche fornite dal produttore).

Materiale: il silenziatore di aspirazione può essere selezionato in lega di alluminio, materie plastiche ingegneristiche (leggero, a prova di ruggine); Il silenziatore di scarico / scarico deve essere selezionato in acciaio al carbonio, acciaio inossidabile (resistente ad alta pressione, ad alta temperatura).

Precauzioni di installazione

Assicurarsi che un buon sigillo con l'interfaccia del compressore d'aria per evitare il rimbalzo del rumore o il calo dell'efficienza a causa della perdita d'aria.

Installare il silenziatore vicino alla sorgente di rumore (come la porta di aspirazione, la porta di scarico), accorciando il percorso di propagazione del rumore.

Correggi saldamente per evitare il rumore secondario causato dalla vibrazione.
