Caratteristiche materiali e strutturali

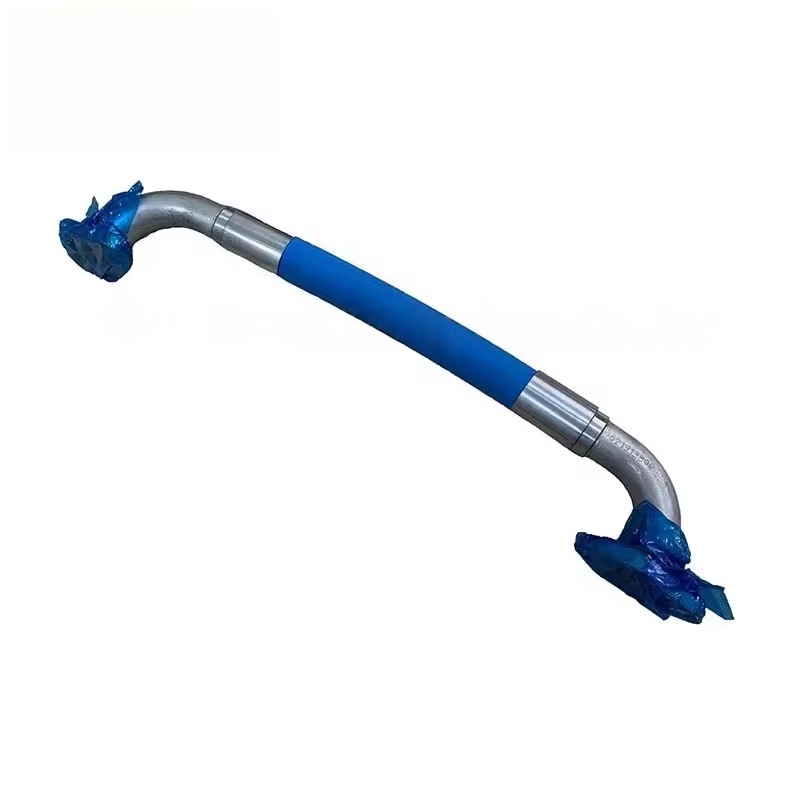

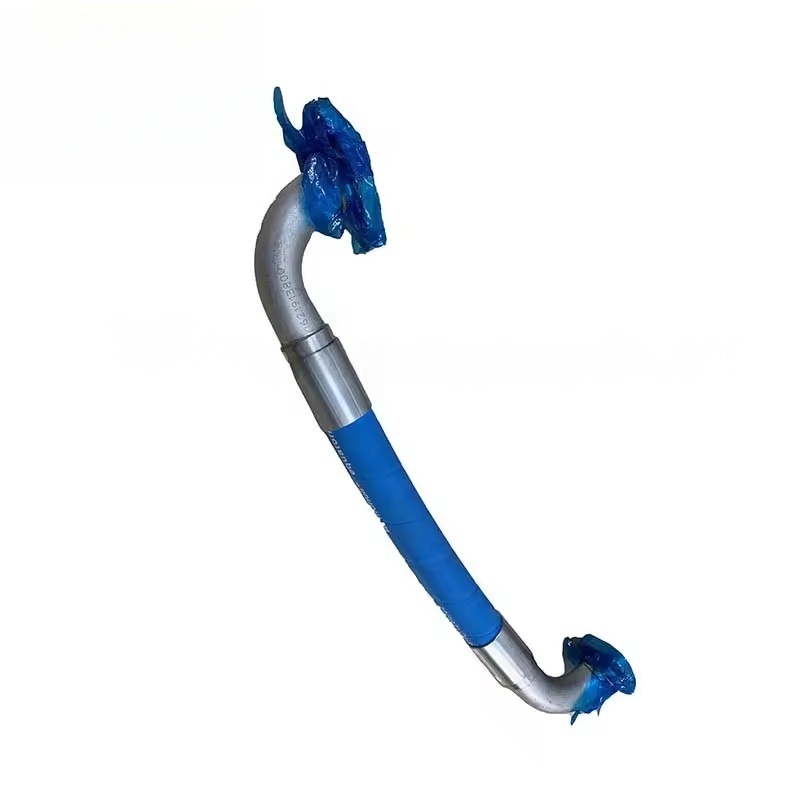

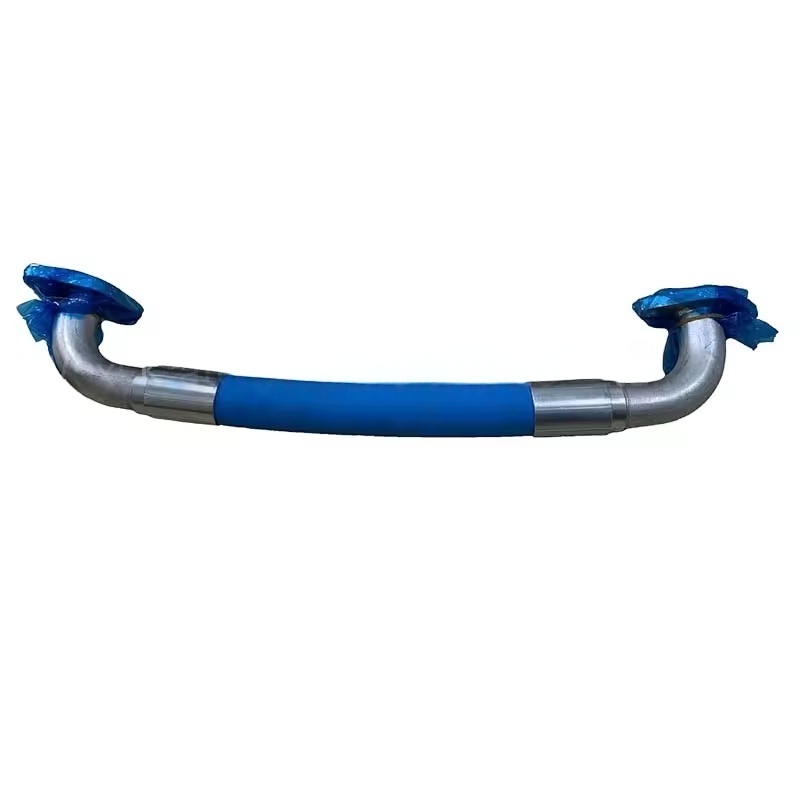

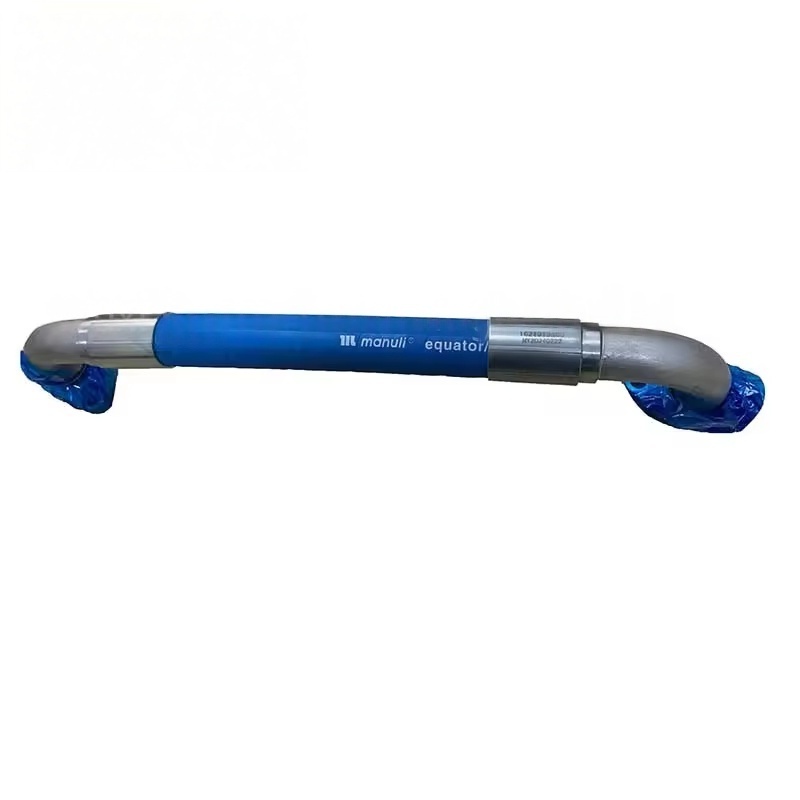

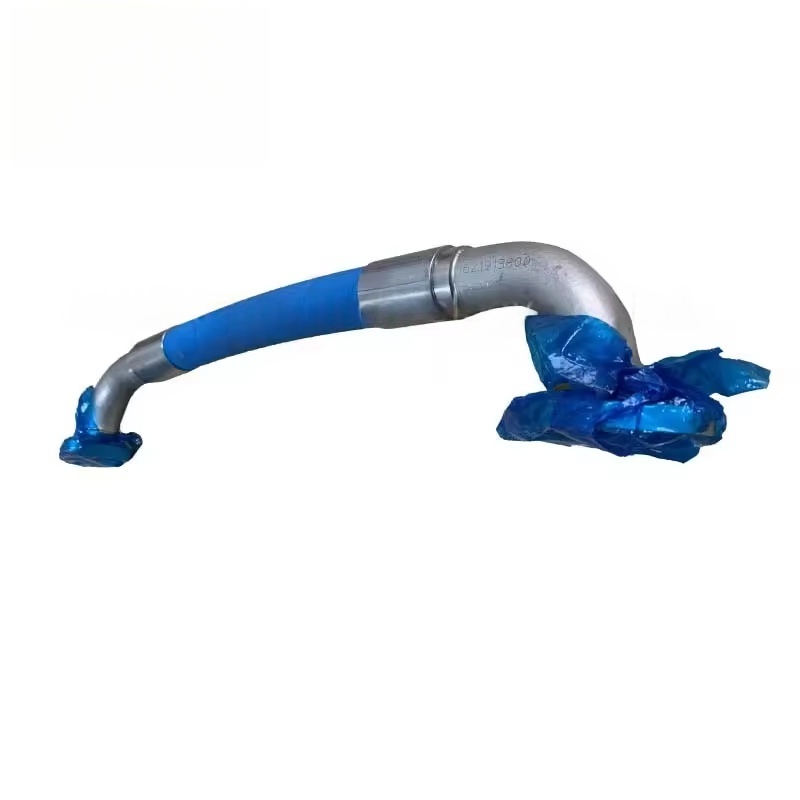

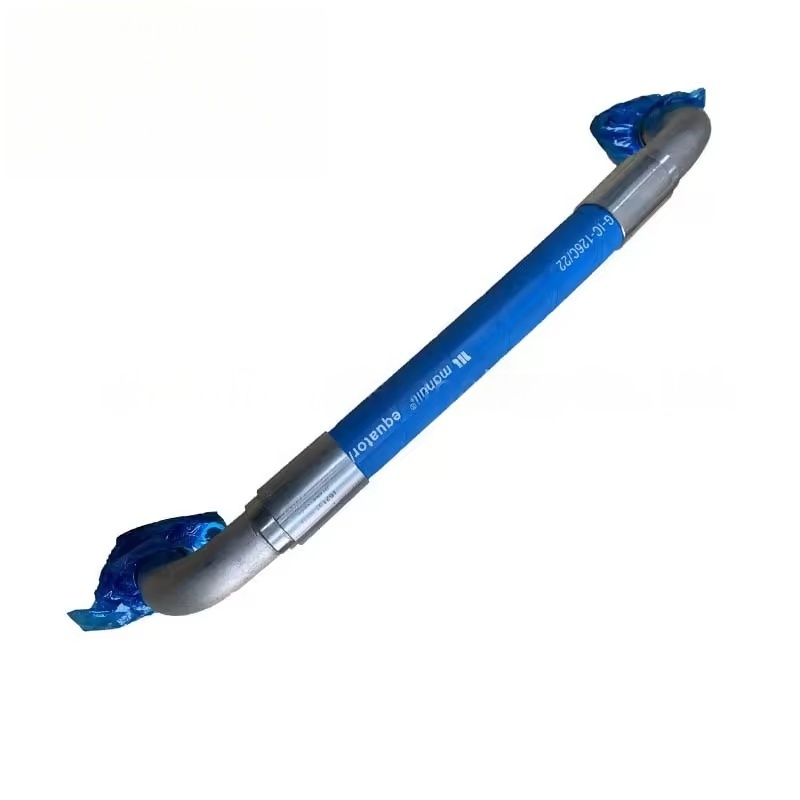

Il tubo AC di fabbrica originale è realizzato in un materiale composito resistente all'alta pressione e all'invecchiamento. Le strutture comuni includono:
Strato interno: materiale di gomma sintetica o PTFE resistente all'olio e alla corrosione dell'aria di compressione, garantendo un mezzo di trasporto puro e prevenzione dell'invecchiamento e delle crepe;
Strato di rinforzo: filo in acciaio tessuto ad alta resistenza o rete di fibre, migliorando la resistenza alla pressione del tubo (tipicamente in grado di resistere alla pressione di lavoro di 16-30 bar, con pressione di scoppio che supera la pressione nominale di più di 4 volte);
Strato esterno: materiale di gomma o PVC resistente all'usura e resistente alle intemperie, proteggendo lo strato interno e lo strato di rinforzo da attrito esterno, raggi ultravioletti o erosione chimica.
Allo stesso tempo, le estremità del tubo sono dotate di giunti metallici (come giunti rapidi, giunti filettati), garantendo una connessione sigillata con l'interfaccia dell'apparecchiatura.
Funzioni e scenari di applicazione
Il tubo AC viene utilizzato principalmente nei sistemi di macchine per viti per:
Collegamento di componenti che non possono essere collegati direttamente a causa di tubazioni rigide (ad esempio dall'uscita del compressore al serbatoio di stoccaggio, filtro in asciugacapelli, ecc.);
Assorbimento delle vibrazioni dal funzionamento dell'attrezzatura, riducendo l'usura o l'allentamento delle tubazioni a causa della risonanza;
Adattarsi ai limiti di spazio di installazione, facilitare il layout delle tubazioni e successivamente manutenzione e smontaggio.
Diverse lunghezze e diametri dei tubi possono soddisfare i requisiti di diverse portate e distanze di installazione.
Punti chiave per la selezione del modello
Quando si sceglie un modello, i seguenti parametri dovrebbero essere focalizzati su:
Specifiche del diametro: selezionare in base alla portata dell'aria compressa, i diametri interni comuni includono 10 mm, 16 mm, 25 mm (corrispondente a 1/4 ", 3/8", 1 "in unità imperiali) e deve corrispondere alla dimensione dell'interfaccia dei componenti di collegamento;
Pressione di lavoro: deve soddisfare la pressione massima del sistema (machine a vite in genere vanno da 10-16 bar), selezionare i tubi con un livello di resistenza alla pressione coerente con il sistema;
Lunghezza e tipo di giunto: scegliere in base alla distanza di installazione e alla forma di interfaccia (come filettata G1/4, tipo di inserimento rapido, flangia, ecc.), Alcuni tubi hanno lunghezze personalizzate;
Modello del compressore d'aria: serie diverse (come GA, ZR, G, ecc.) Possono avere tubi corrispondenti diversi a causa di diversi progetti di sistema, fornendo modello (come GA45VSD) e numero di serie di fabbrica per una corrispondenza precisa.
