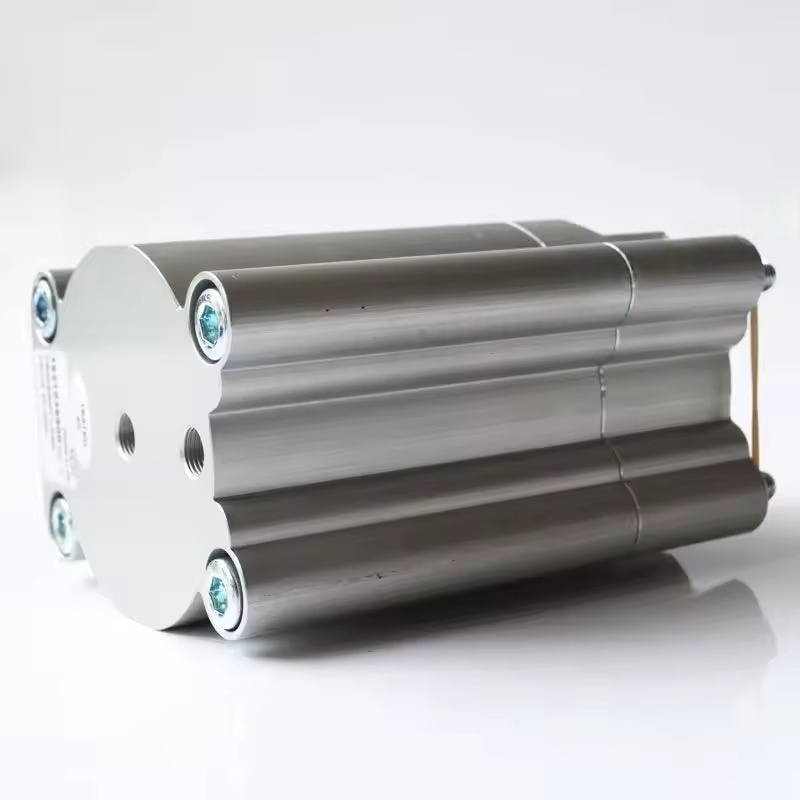

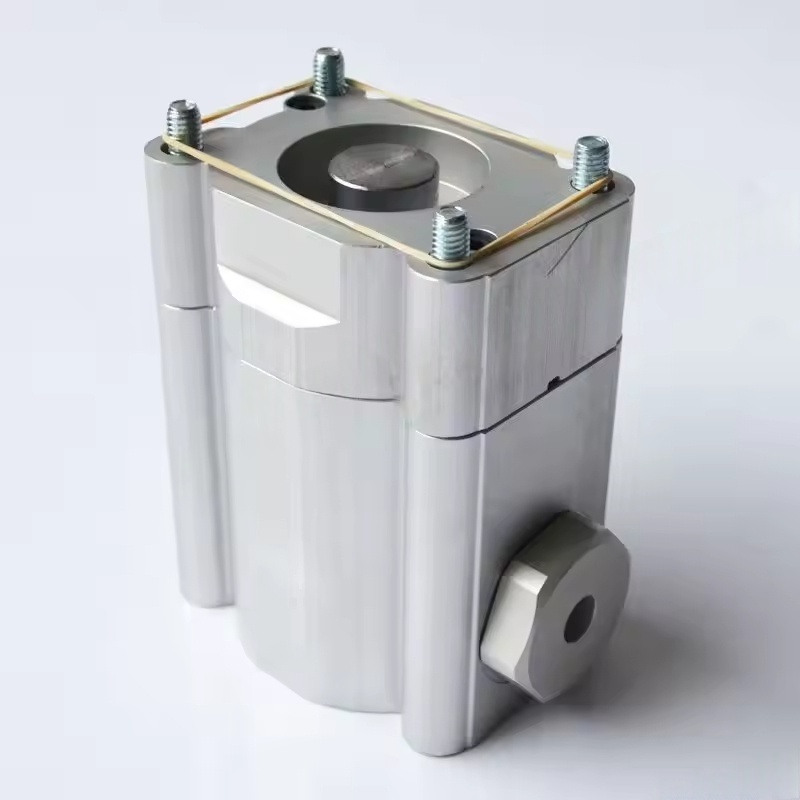

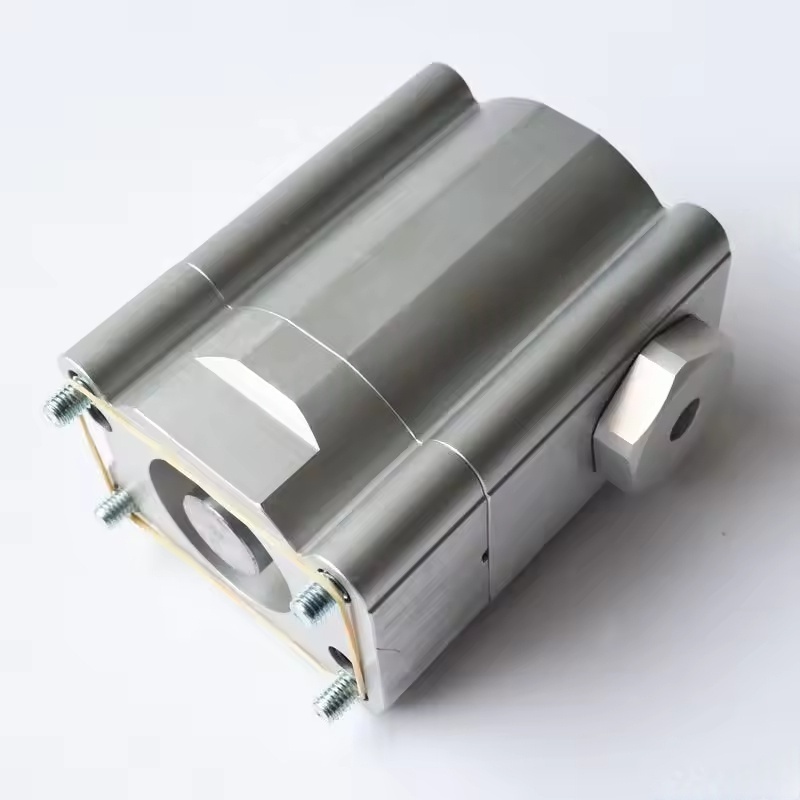

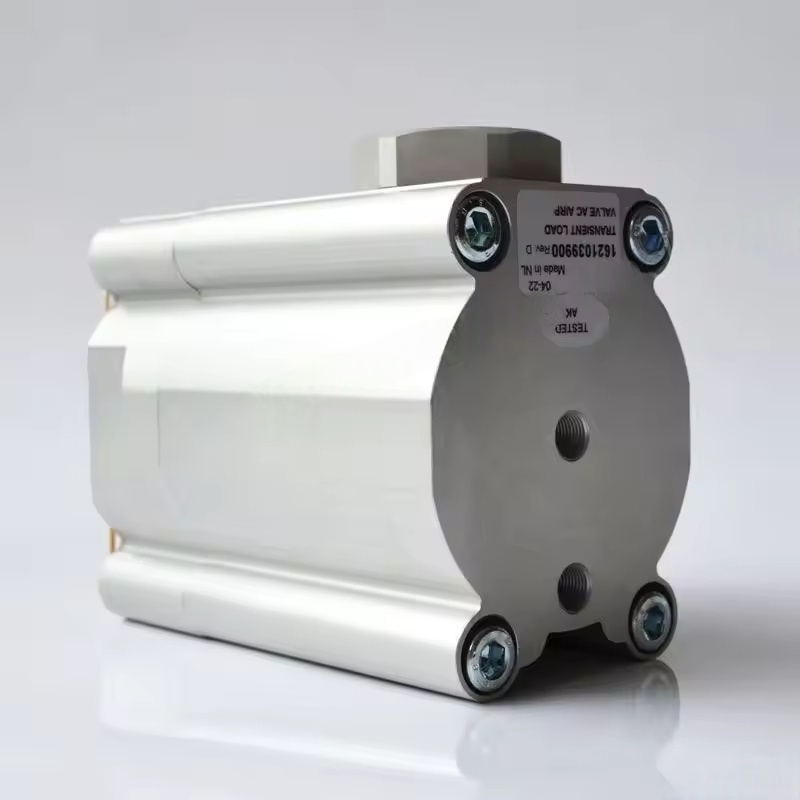

1621039900 Atlas Copco Wux Air Compressor Regul Valve

Le principali funzioni della valvola di regolazione di Atlas Copco Wux

Controllo e stabilità della pressione

Come valvola sensibile alla pressione, la valvola di regolazione WUX può regolare automaticamente il grado di apertura in base alla gamma di pressione impostata (come la pressione richiesta dell'utente o la pressione di feedback dalla rete della pipeline):

Quando la pressione del sistema è inferiore al valore impostato, la valvola si apre più ampia, aumentando il volume di aspirazione e consentendo al compressore di funzionare sotto carico, aumentando così il volume di scarico;

Quando la pressione del sistema è superiore al valore impostato, la valvola si chiude o si spegne, riducendo il volume di aspirazione, causando l'ingresso del compressore nello stato scaricato ed evitando la sovrapressione.

Ciò mantiene la pressione della rete di tubazioni a valle all'interno di un intervallo stabile, garantendo il normale funzionamento dell'attrezzatura che utilizza il gas.

Caricare la regolazione e il risparmio energetico

Controllando con precisione il volume di assunzione, consente al compressore di funzionare in modalità "carico parziale" (anziché a frequente start-stop), che è particolarmente adatto per scenari con fluttuazioni significative nella domanda di gas:

Ridurre gli sprechi di energia durante lo scarico (il compressore ruota ancora ma il consumo di energia è significativamente ridotto durante lo stato di scarico);

Ridurre l'usura meccanica ed estendere la durata della durata dell'unità principale e del motore.

Funzioni di protezione

Alcune valvole di regolazione WUX integrano la logica di protezione della sicurezza. Quando viene rilevata un'anomalia del compressore (come surriscaldamento o sovraccarico), può 联动 chiudere il canale di aspirazione ， costringendo il compressore a scaricare o spegnere ， impedendo l'espansione del guasto.

Struttura e principio di lavoro

Struttura del nucleo ： Di solito è costituito dal corpo della valvola ， nucleo della valvola ， molla ， diaframma (o pistone) ， fori di rilevamento della pressione ， e interfaccia di controllo. Alcuni modelli sono dotati di un componente di azionamento elettromagnetico (per telecomando).

Logica di lavoro ：

I fori di rilevamento della pressione monitorano la pressione del sistema in tempo reale e trasmettono il segnale al diaframma (o pistone) ；

Quando la pressione cambia ， il diaframma è sottoposto a forza e spinge il nucleo della valvola a muoversi ， cambiando l'area della sezione trasversale del canale di aspirazione ；

La molla fornisce la forza di ripristino e forma un equilibrio con la pressione rilevata ， raggiungendo una regolazione stabile dell'apertura della valvola.

Modelli e applicazioni compatibili

Modelli compatibili ： La valvola di regolazione WUX viene utilizzata principalmente con i compressori di aria a vite a velocità fissa di piccole e medie dimensioni Atlas Copco (come alcuni modelli della serie GA) ， specialmente per i modelli senza controllo di conversione di frequenza ， come componente centrale per la regolazione del carico.

Scenari di applicazione ： ampiamente utilizzato nei campi industriali con elevati requisiti per la stabilità della pressione (come l'elaborazione meccanica ， linee di produzione automatizzate ， industrie di imballaggio ， ecc.) ， Per regolare con precisione e soddisfare la domanda di gas in diverse condizioni di lavoro.
