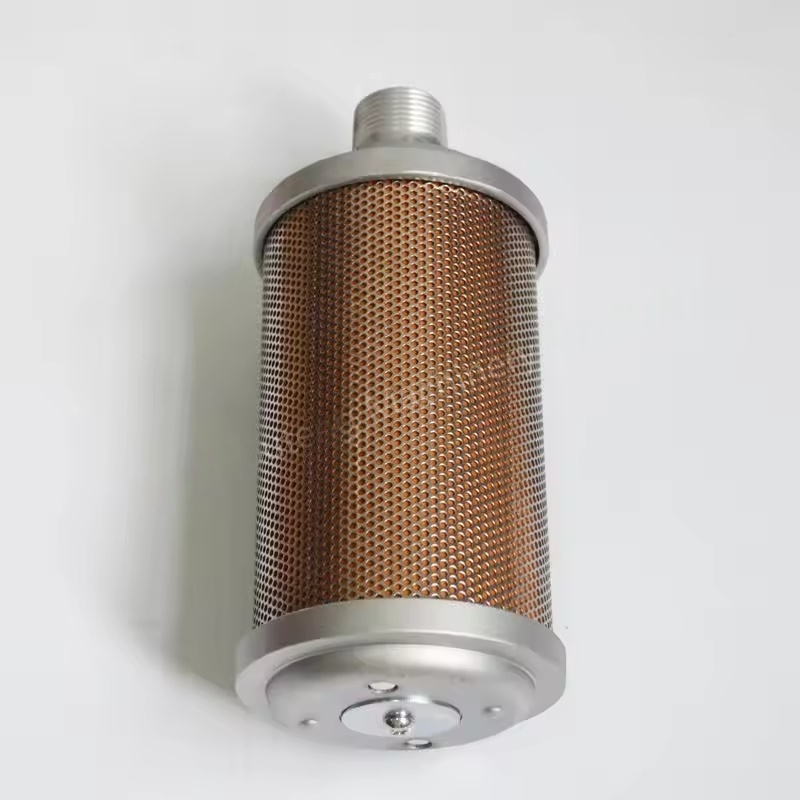

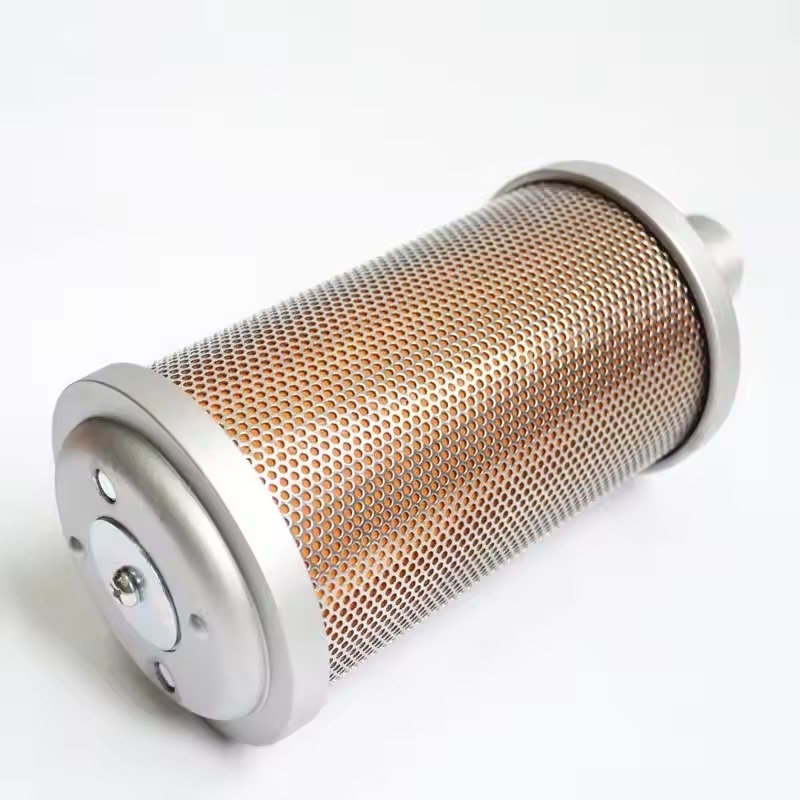

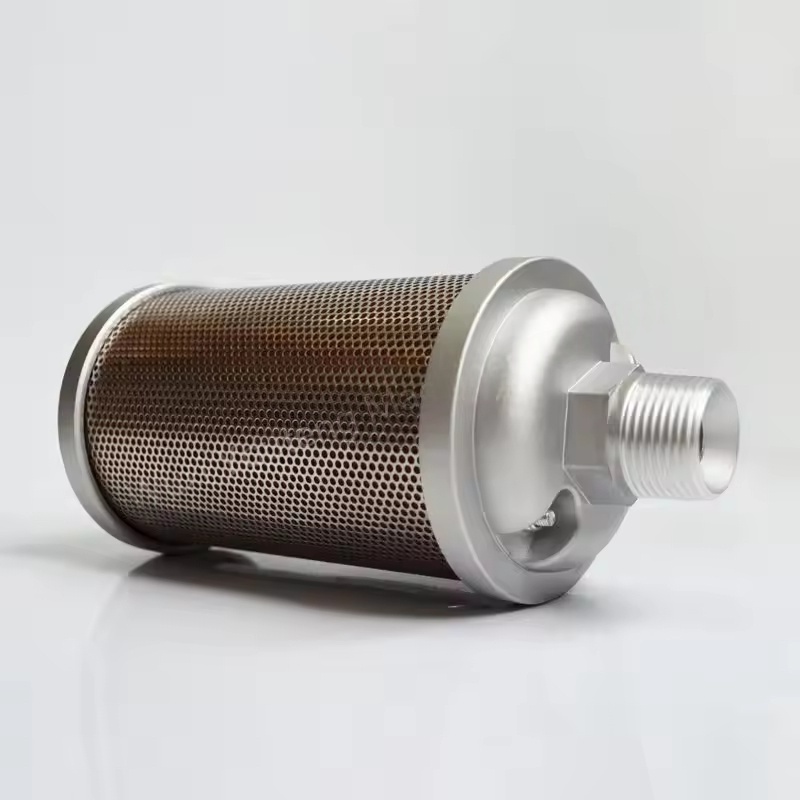

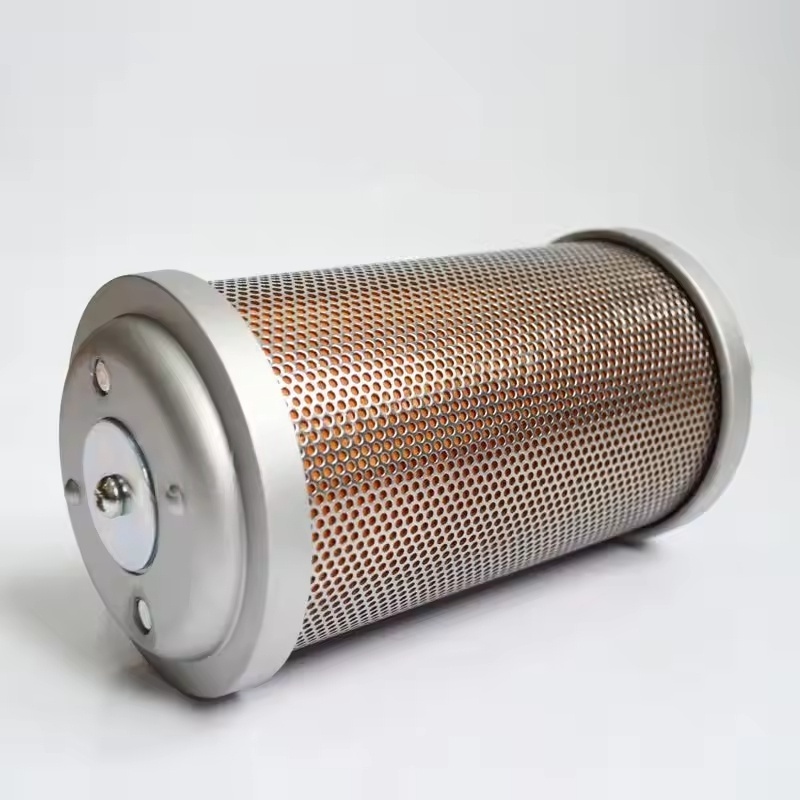

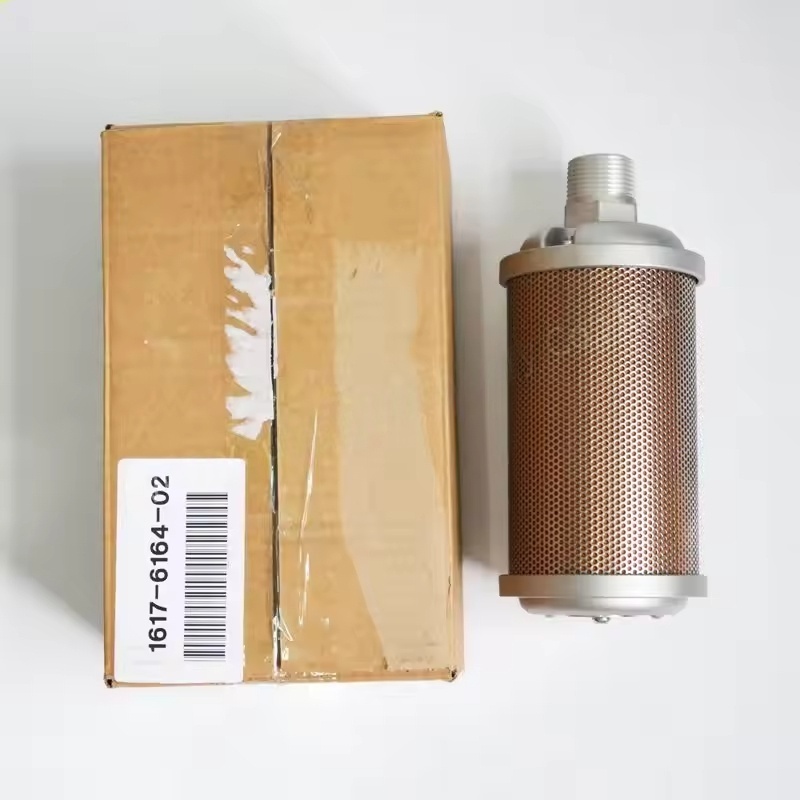

1617616402 Atlas Copco Air Compressor Silencer Part

1. Atlas Copco Silencer Parte Shell

Funzione: protegge la struttura di riduzione del rumore interno e guida senza intoppi il flusso d'aria.

Materiale: solitamente realizzati in piastre di acciaio (come acciaio a freddo) o acciaio inossidabile, con una certa resistenza e resistenza alla corrosione. Alcuni silenziatori di piccole dimensioni possono utilizzare la lega di alluminio per ridurre il peso.

Caratteristiche: la superficie del guscio può essere trattata con la pittura o l'elettroplatura per migliorare l'abilità a prova di ruggine. Il design strutturale deve bilanciare la tenuta e la resistenza al flusso d'aria.

2. Atlas Copco Silencer Parte Materiale di assorbimento del suono

Funzione: riduce il rumore assorbendo l'energia sonora. È la componente di riduzione del rumore del nucleo del silenziatore.

Materiali comuni:

Fibra di vetro: a basso costo e buoni effetti di assorbimento del suono, ma è necessario adottare misure protettive per evitare lo spargimento delle fibre e contaminare l'aria compressa.

Ceramica porosa: resistente alle alte temperature e alle macchie di olio, adatti per compressori d'aria lubrificati dall'olio.

Mesh in metallo in metallo / piastra metallica porosa: buona permeabilità all'aria, può resistere ad alta pressione, spesso utilizzata nei compressori d'aria ad alta pressione.

Fibra di poliestere: ecologico e non soggetto all'assorbimento dell'umidità, adatto a scenari con elevati requisiti di qualità dell'aria (come alimenti, industrie farmaceutiche).

3. Atlas Copco Silencer Part Internal Structural Components

Tubi porosi / partizioni:

Guidare il flusso d'aria per essere distribuito uniformemente, consentendo alle onde sonore di contattare completamente il materiale che assorbono il suono.

Il design della perforazione (diametro, spaziatura) deve essere ottimizzato in base alla frequenza di scarico del compressore d'aria per migliorare l'effetto di riduzione del rumore nelle bande di frequenza specifiche.

Camera di espansione / risonatore:

Utilizzare il principio della riflessione dell'onda sonora e dell'interferenza per annullare il rumore, spesso utilizzato per ridurre il rumore a bassa frequenza.

Diverse camere di volume possono essere combinate per coprire un intervallo di frequenza più ampio.

4. Atlas Copco Silencer Parte Connection Interfaces

Funzione: si collega alla porta di scarico del compressore dell'aria, alla tubazione, ecc., Per garantire una tenuta stretta senza perdite.

Modulo:

Interfaccia filettata (come NPT, thread G): Adatto per piccoli compressori d'aria, l'installazione è conveniente.

Interfaccia flangia: utilizzato per compressori d'aria medi e grandi, il collegamento è fermo e le prestazioni di tenuta sono buone.

Connettore rapido: comodo per lo smontaggio e la manutenzione, comuni nei compressori d'aria mobili.

5. Atlas Copco Silencer Parte Guard Net / Filter Layer

Funzione: impedisce alle particelle del materiale che assorbono il suono di entrare nel sistema del compressore dell'aria o della tubazione, evitando la contaminazione dell'attrezzatura o del gas di uso finale.

Materiale: la rete metallica (come rete in acciaio inossidabile) o tessuto filtrante resistente ad alta temperatura, deve essere pulita o sostituita regolarmente per prevenire il blocco.

Tipi di silenziatori (per struttura)

Silenziatore resistente: riflette le onde sonore attraverso camere di espansione, risonatori, ecc., Adatto per ridurre il rumore a bassa frequenza.

Silenziatore risonante: si basa principalmente su materiali che assorbono il suono per assorbire le onde sonore, bravi a ridurre il rumore di frequenza medio-alto.

Silenziatore composito di impeon-impedance: combina i vantaggi di entrambi, può simultaneamente ridurre il rumore in un ampio intervallo di frequenza, il più utilizzato.
