2901109500 Atlas Copco Olio Copco Iniettata Compressore Air Air Kit Terma MPV C40 Originale

Le funzioni principali di Atlas Copco MPV C40

Stabilire la pressione minima del sistema

Dopo l'avvio del compressore, il MPV C40 rimane chiuso fino a quando la pressione nel separatore del gas olio raggiunge la pressione minima impostata (di solito 4-5 bar), che si aprirà quindi per garantire che l'olio lubrificante possa circolare liscio (spinto nel cuscinetto principale e nella superficie della meshing del rotore dalla differenza di pressione), evitando una scarsa lubrificazione a causa di una pressione insufficiente.

Funzione di controllo termico

Rispetto alle normali valvole di pressione minima, il MPV C40 a temperatura costante integra un elemento di rilevamento della temperatura, che può regolare automaticamente l'apertura della valvola o i tempi di apertura in base alla temperatura dell'aria compressa, ottimizzando l'efficienza della separazione del gas olio:

A basse temperature (come l'avvio a freddo), ritarda l'apertura per aiutare il sistema a riscaldarsi rapidamente e ridurre la generazione di acqua di condensa;

A temperature elevate (come il funzionamento a pieno carico), controlla con precisione la pressione per evitare il sovraccarico del separatore di gas olio.

Protezione del sistema di separazione del gas olio

Prevenire il flusso inverso di aria compressa dalla tubazione a valle al separatore di gas olio quando il compressore viene scaricato o chiuso, per evitare fluttuazioni anormali nel livello dell'olio o un impatto inverso del gas misto di petrolio e gas sull'elemento di separazione (come il nucleo del separatore di petrolio) ed estendere la sua durata di servizio.

Pressione a valle stabile

Dopo essere stato attivato, può stabilmente producendo la pressione, riducendo le fluttuazioni della pressione causate dal caricamento/scarico del compressore e garantendo la stabilità delle apparecchiature di uso del gas a valle.

Atlas Copco MPV C40 Struttura e principio di lavoro

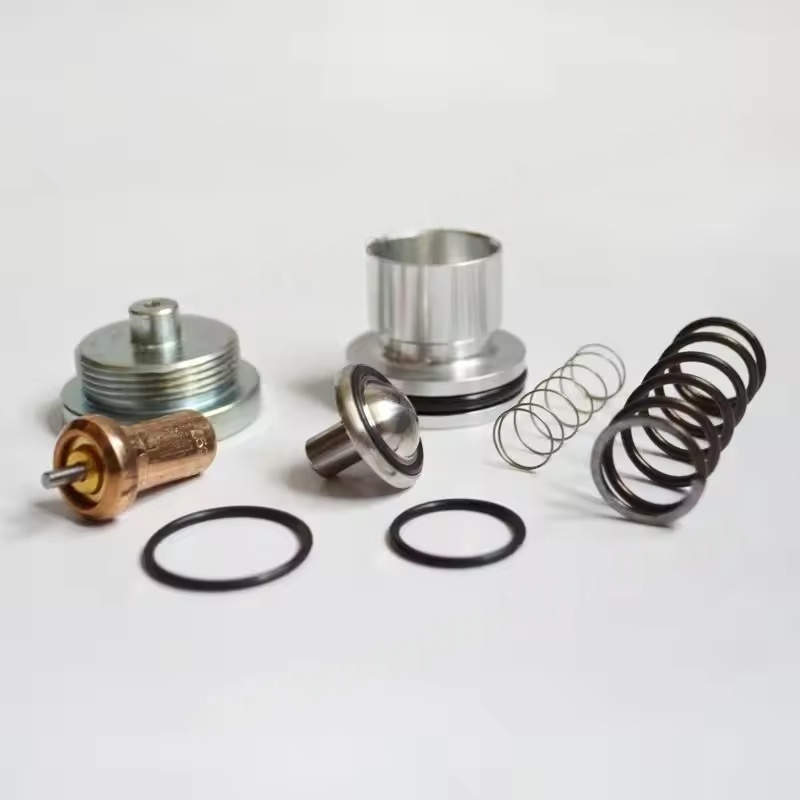

Struttura principale: composto da corpo della valvola, nucleo della valvola, molla, sensore di temperatura (unità di controllo a temperatura costante), guarnizioni, ecc., Di solito installato tra l'uscita del separatore-gas olio e la tubazione del sistema.

Atlas Copco MPV C40 Logica di lavoro:

Fase di avvio: la forza a molla provoca la chiusura del nucleo della valvola e la pressione nel separatore di gas olio aumenta gradualmente;

Atlas Copco MPV C40 raggiunge la pressione impostata + Condizione di temperatura: il nucleo della valvola supera la forza della molla per aprire e l'aria compressa entra nel sistema a valle attraverso la presa;

Atlas Copco MPV C40 Shutdown / Scroading: il core della valvola si chiude sotto l'azione della forza di molla, bloccando il flusso inverso.
