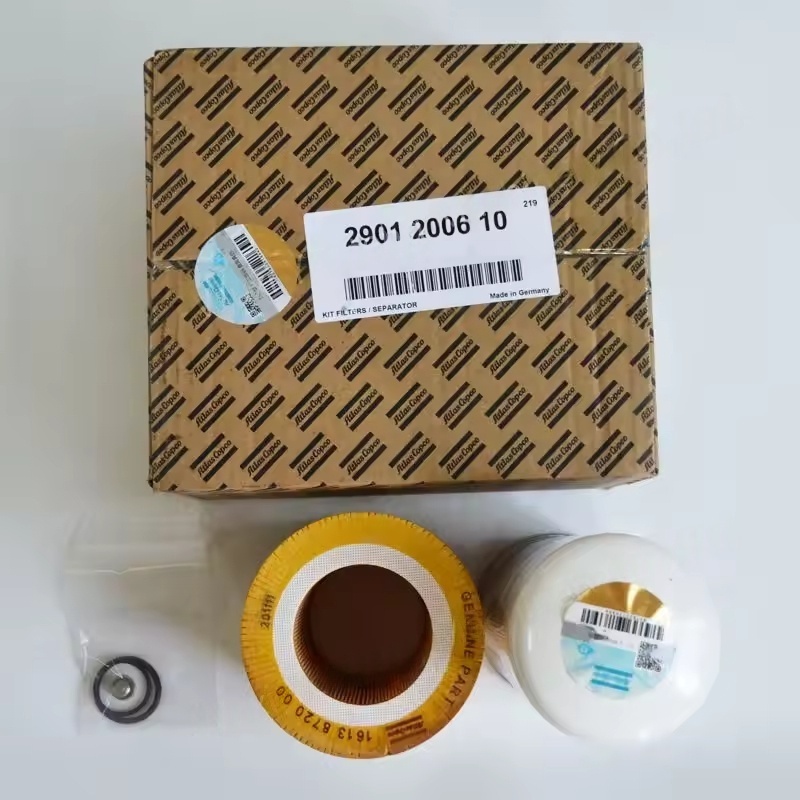

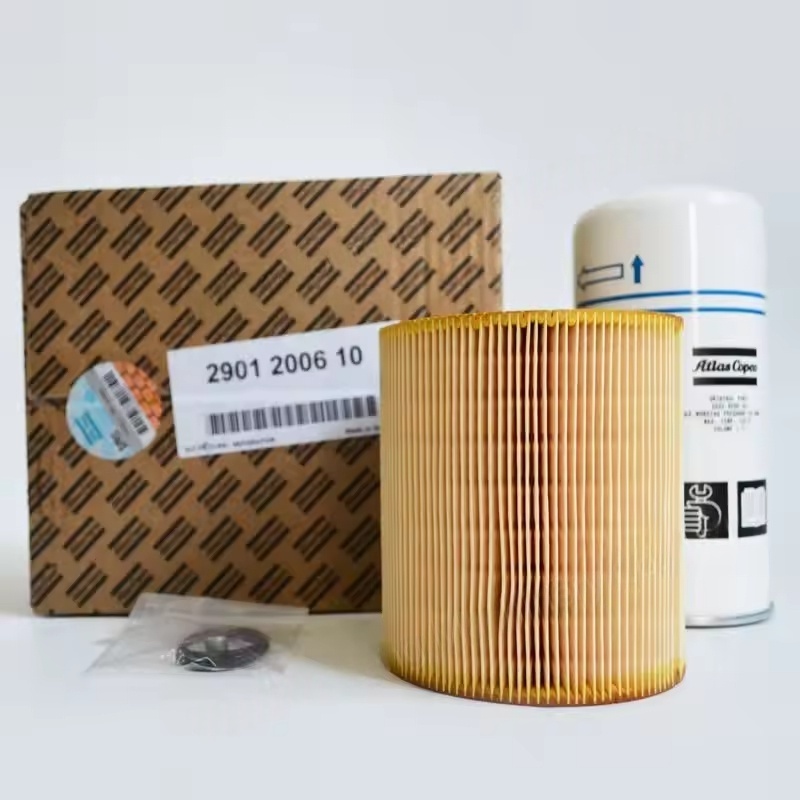

2901200610 Filtro olio Atlas Copco Air Compressor Kit Separatore filtro 1625426100 Originale

I. Atlas Copco Air Filter Components

I filtri dell'aria vengono utilizzati per rimuovere polvere, particelle, umidità e altre impurità dall'aria in arrivo, impedendo loro di entrare nell'unità principale del compressore d'aria (come vite, pistone, ecc.), Evitare l'usura, il blocco o la corrosione delle parti interne e la riduzione del carico sulle successive apparecchiature di elaborazione.

Componenti principali:

Alloggiamento del filtro (guscio esterno)

Realizzato in plastica di metallo o ad alta resistenza, ha alcune proprietà di sigillatura e resistenza alla pressione, proteggendo l'elemento del filtro interno e guidando il flusso d'aria senza intoppi. Di solito, ha interfacce di ingresso e uscita e alcune sono dotate di indicatori di differenza di pressione (per ricordare la sostituzione degli elementi del filtro).

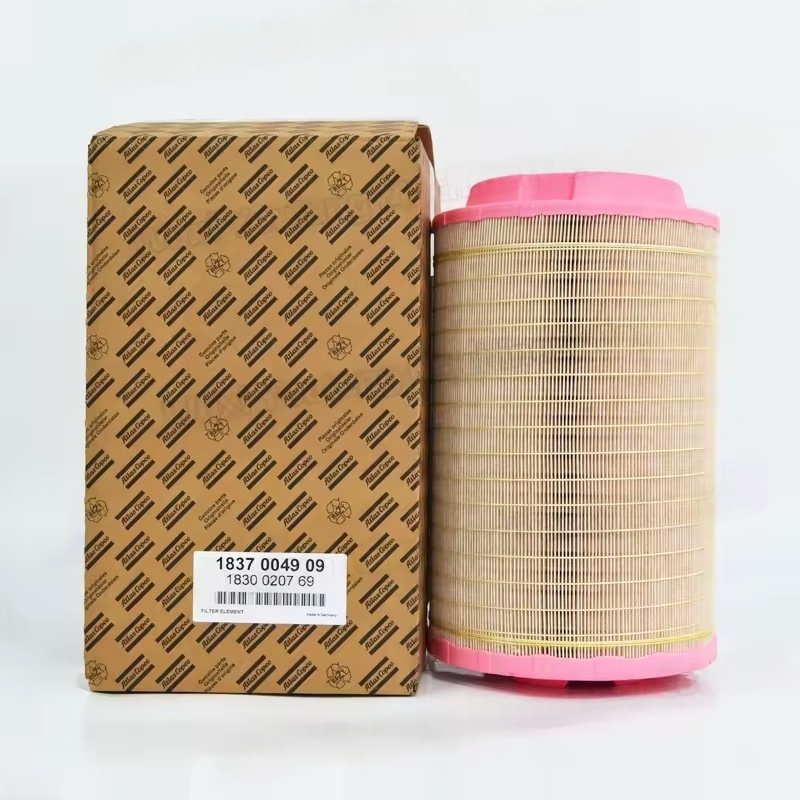

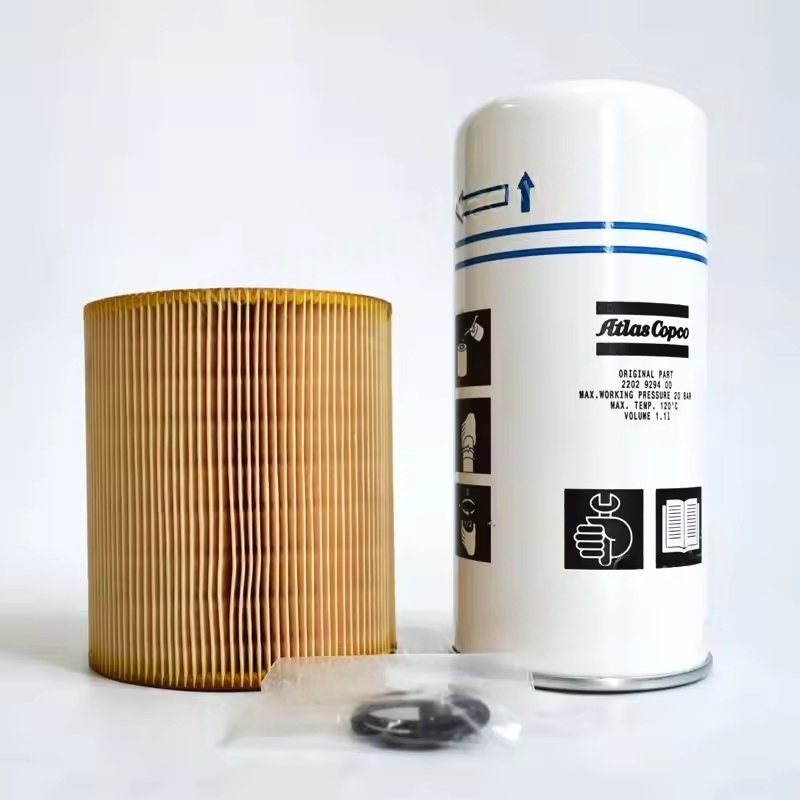

Elemento filtro

Materiale: comunemente realizzato in carta, tessuto non tessuto, fibra di vetro o maglie metalliche e materiali diversi hanno diverse accuratezze di filtrazione (generalmente da diversi micrometri a diverse decine di micrometri).

Struttura: per lo più piegato o cilindrico, aumentando l'area di filtrazione e estendendo la durata del servizio.

Funzione: catturare particelle solide e un po 'di umidità nell'aria attraverso l'intercettazione e l'adsorbimento e l'efficienza di filtrazione influisce direttamente sulla qualità dell'aria.

Parti di sigillatura

Come anelli di tenuta in gomma, garantendo la tenuta tra l'alloggiamento del filtro e l'elemento filtro, nonché tra l'alloggiamento del filtro e l'assunzione d'aria del compressore d'aria, impedendo all'aria non filtrata di entrare direttamente nel sistema.

Componenti ausiliari

Alcuni filtri sono dotati di coperture protettive (per impedire l'ingresso di acqua piovana e detriti), valvole di scarico (per scaricare l'acqua condensata nell'alloggiamento del filtro) o interruttori di pressione differenziale (per innescare un allarme quando l'elemento filtro è intasato).

Ii. Componenti del filtro dell'olio Copco Atlas (con separatore di gas olio come nucleo)

Quando il compressore d'aria funziona, lubrificando l'olio mescola con aria compressa (specialmente per compressori d'aria iniettati dall'olio). La funzione principale del componente del filtro dell'olio è quella di separare l'olio dall'aria compressa, garantendo che l'aria compressa scaricata abbia un contenuto di olio che soddisfa lo standard (di solito ≤ 3 ppm) e allo stesso tempo recuperare l'olio lubrificante per il riciclaggio.

Componenti principali:

Serbatoio di separazione olio-gas

Il vaso di pressione metallica, dopo che la miscela di aria compressa e olio lubrificante entra nel serbatoio, è inizialmente separato attraverso l'espansione del volume, la forza centrifuga, ecc. (Separazione grossolana) e le gocce di olio più grandi cadono sul fondo a causa della gravità.

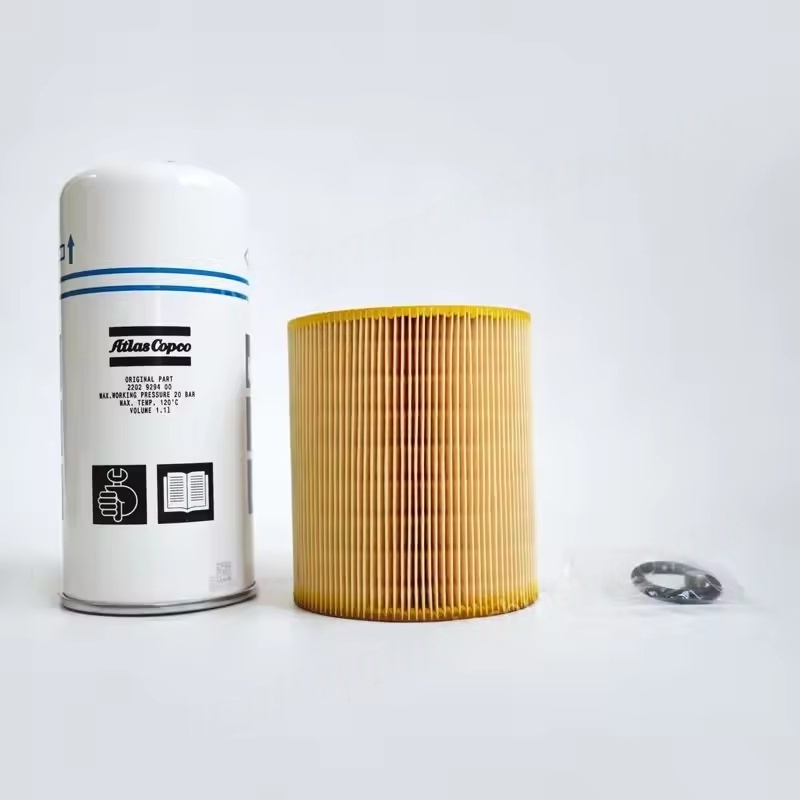

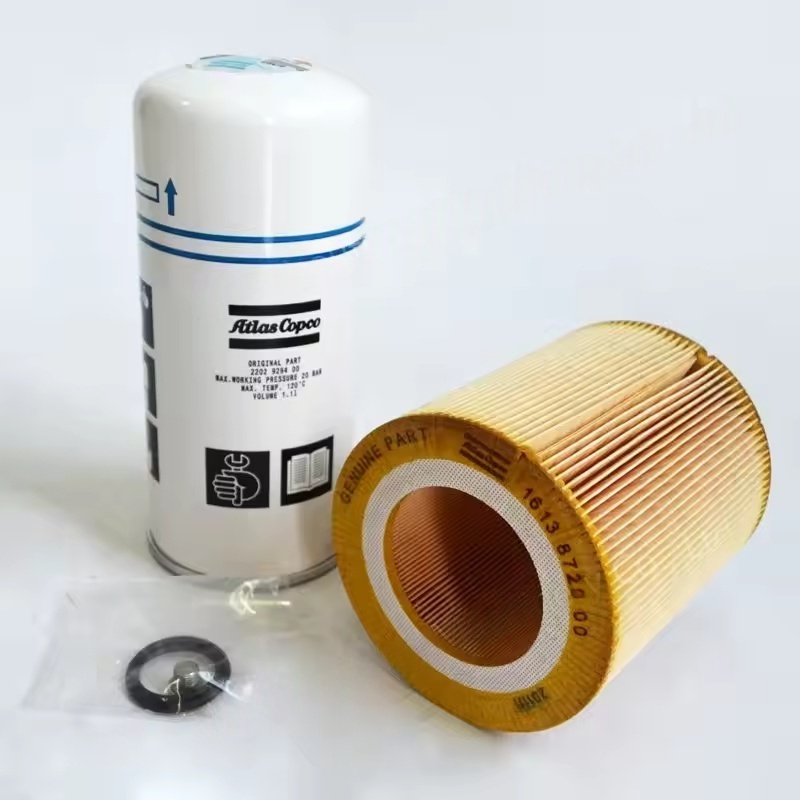

Elemento filtro di separazione olio-gas

Materiale: materiale filtro composito a più livelli (come fibra di vetro, fibra di poliestere, ecc.), Con proprietà idrofobiche, in grado di adsorgere piccole gocce di olio.

Funzione: eseguire filtrazione fine sull'aria compressa separata, attraverso i principi di diffusione e intercettazione, condensare gocce di olio di dimensioni micrometriche in gocce di olio più grandi e restituirle al serbatoio dell'olio.

Indicatori di prestazione: efficienza di separazione (che influenza direttamente la qualità dell'aria compressa), capacità di trattenimento della polvere (determinazione della durata di servizio), differenza di pressione (aumentando quando l'elemento filtro è intasato, che richiede una sostituzione tempestiva).

Sistema di ritorno dell'olio

Ritorna un tubo dell'olio: guidare l'olio lubrificante separato dalla parte inferiore del serbatoio di separazione all'unità principale del compressore dell'aria (come la camera di compressione a vite), riducendo il consumo di carburante.

Valvola di controllo dell'olio di ritorno: prevenzione del ritorno dell'olio lubrificante quando il compressore si interrompe, evitando la spruzzatura dell'olio durante l'avvio successivo.

Componenti di sicurezza e monitoraggio

Valvola di sicurezza: rilascia automaticamente la pressione quando la pressione nel serbatoio di separazione supera il limite, proteggendo l'attrezzatura.

Specchio / sensore a livello di olio: monitoraggio del livello dell'olio nel serbatoio dell'olio per garantire la normale fornitura di olio del sistema di lubrificazione.
