Funzioni e applicazioni di base
Funzione di collegamento: come giunto tubolare, viene in genere utilizzato per collegare il coperchio dell'estremità MPV ad altre condotte (come tubazioni di controllo e tubazioni del sensore di pressione), consentendo la trasmissione del flusso di gas o del segnale di pressione.
Posizione di adattamento: installata sul coperchio finale (coperchio) della valvola di pressione minima, un'estremità è collegata all'interfaccia filettata del coperchio finale e l'altra estremità è collegata al sistema di controllo, al manometro o ad altri componenti ausiliari tramite un tubo flessibile o un tubo rigido.
Significato del sistema MPV: la valvola di pressione minima è un componente chiave del sistema di separazione dell'olio del compressore d'aria e questo giunto garantisce la connessione sigillata tra il coperchio dell'estremità MPV e le relative condutture di controllo, garantendo la trasmissione accurata del segnale di pressione e la pressione del sistema stabile.
Struttura e materiali

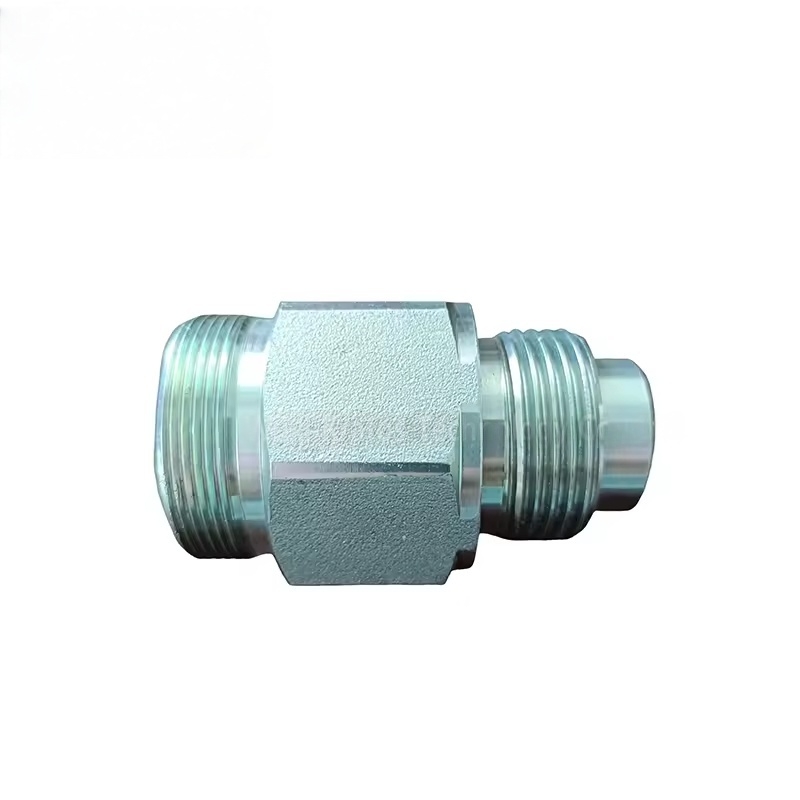

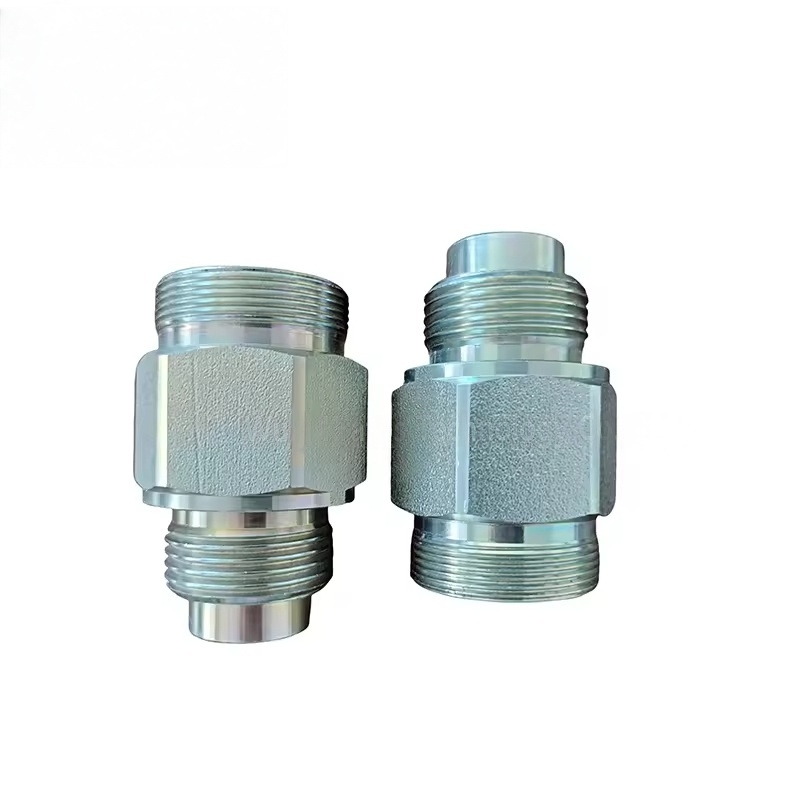

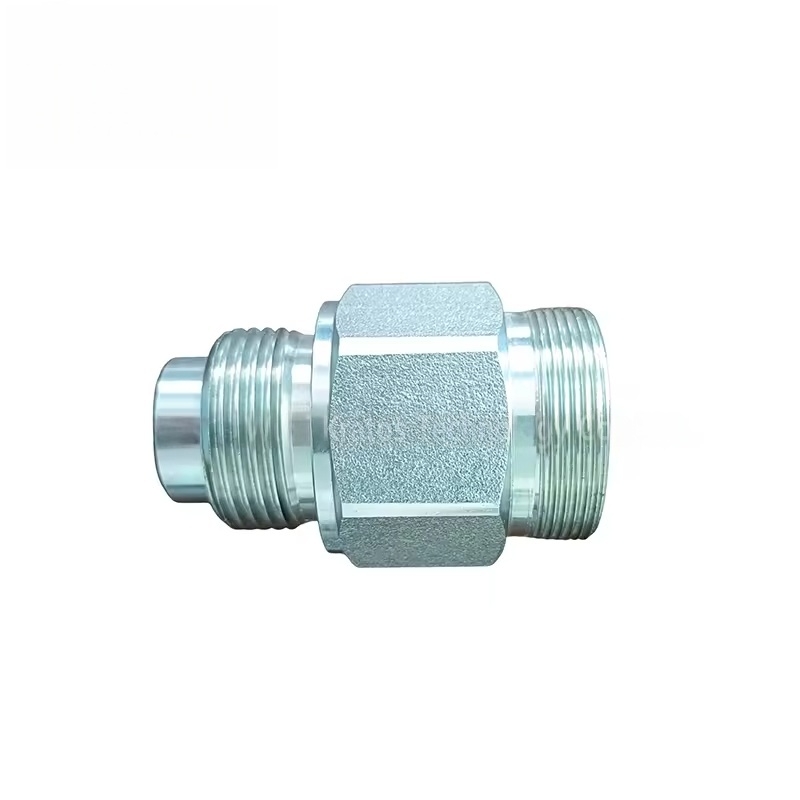

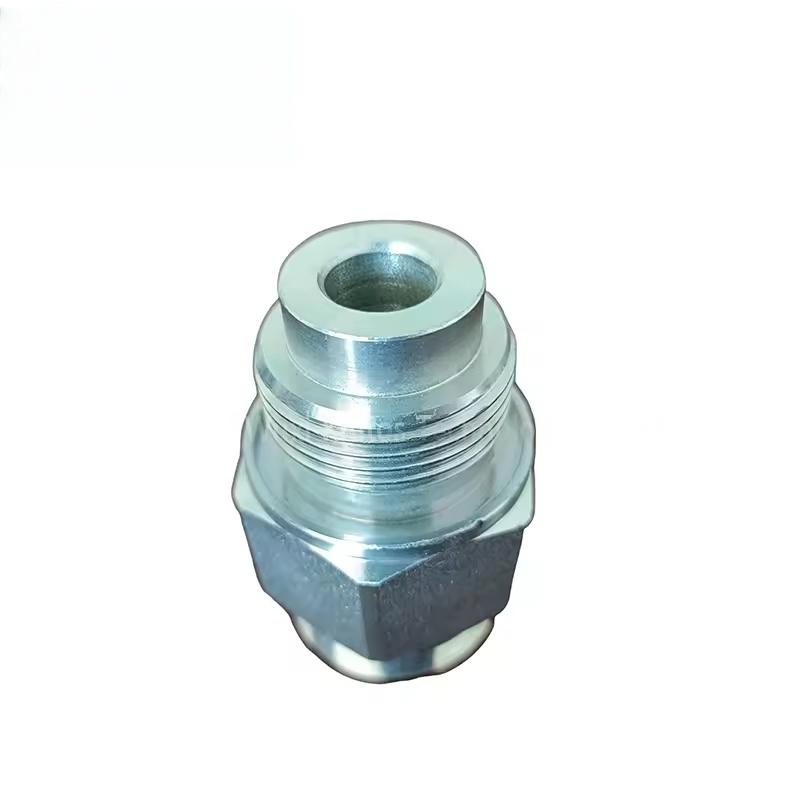

Forma strutturale: di solito un tubo corto in metallo con filettature esterne (una o entrambe le estremità con fili), alcuni con una testa di dado esagonale per facili installazione e serraggio e la specifica del filo corrisponde all'interfaccia del coperchio dell'estremità MPV (come fili metrici o fili di tubi imperiali).
Caratteristiche del materiale: per lo più in ottone o in acciaio inossidabile, con una buona resistenza alla pressione (in grado di resistere alla pressione del sistema del compressore d'aria, in genere ≥ 16 bar), alla resistenza alla corrosione (resistente all'umidità e alla tracce di olio nell'aria compressa) e nelle proprietà di sigillatura.
Problemi comuni e precauzioni di sostituzione
Difetti comuni:
Usura o deformazione dei fili che causano collegamenti sciolti e perdite di gas.
Scarsa sigillatura al collegamento tra il giunto e il coperchio finale o il gasdotto, con conseguente perdita di gas (manifestata come caduta di pressione, rumore anormale o perdita di olio).
La corrosione del materiale (specialmente in ambienti umidi) che porta a una diminuzione della resistenza strutturale.
