Le eccentriche funzioni principali di Atlas Copco
Parti di tenuta speciali: nelle superfici dell'articolazione non circolare del compressore d'aria (come i punti di collegamento non circolare tra il corpo del cilindro e la copertura finale e i punti di collegamento delle cavità irregolari), gli anelli di forma speciale riempiono gli spazi vuoti e raggiungono la sigillatura corrispondente con precisione con le superfici di contatto, impedendo la perdita di gas o olio.
Posizionamento e limite precisi: nelle posizioni speciali di installazione di componenti come rotori, cuscinetti e pistoni, gli anelli a forma speciale possono limitare lo spostamento assiale o radiale dei componenti, garantendo il loro movimento all'interno della gamma progettata ed evitando l'interferenza con altre parti.
Assorbimento di buffering e ammortizzatore: alcuni anelli a forma speciale di materiale elastico (come materiali di gomma o compositi) possono assorbire la vibrazione e lo shock durante il funzionamento dei componenti, riducendo il rumore e l'usura e la protezione delle parti di accoppiamento di precisione.
Guida e supporto: nelle traiettorie non standard di componenti di movimento alternativi come pistoni e cursori, gli anelli di forma speciale possono fornire funzioni guida stabili, garantendo l'accuratezza e la levigatezza del movimento.
Tipi comuni e scenari di applicazione
Sigillando anelli a forma speciale
Struttura: la sezione trasversale è per lo più trapezoidale, a forma di cuneo o di forme irregolari con labbra e i materiali sono generalmente in gomma resistente all'olio, politetrafluoroetilene (PTFE) o materiali compositi con rivestimento in metallo.
Applicazione: scanalature di tenuta a forma di speciale sul coperchio dell'estremità del compressore dell'aria a vite, superfici articolari non circulari tra il coperchio del cilindro e il corpo del cilindro del compressore d'aria di tipo pistone, interfacce speciali del separatore dell'olio, ecc.
Caratteristiche: la forma è completamente abbinata alla scanalatura di tenuta, raggiungendo la sigillatura attraverso la deformazione di compressione, adatta per le superfici di tenuta non standard.

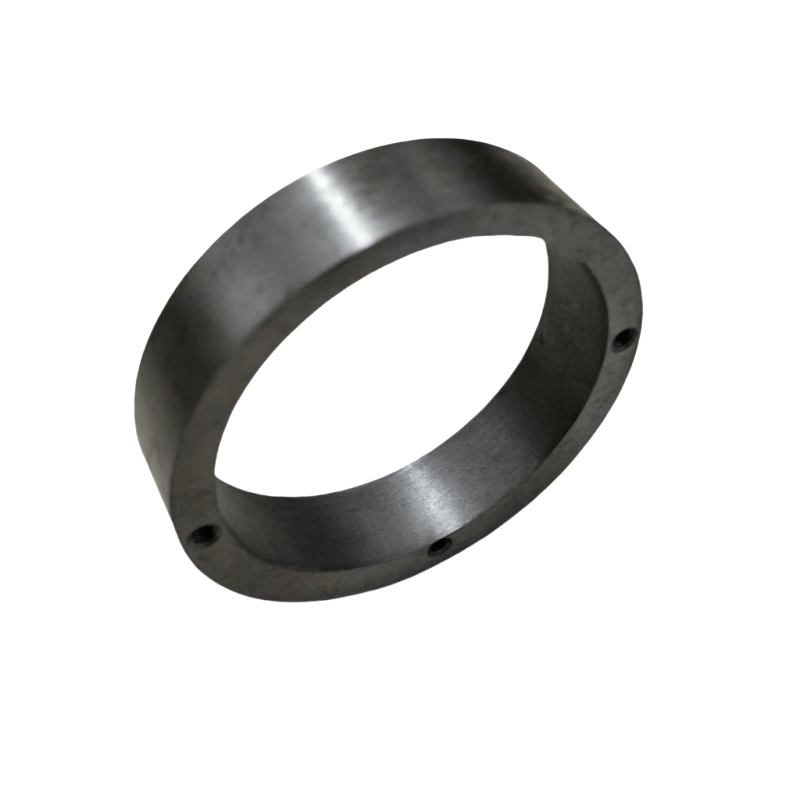

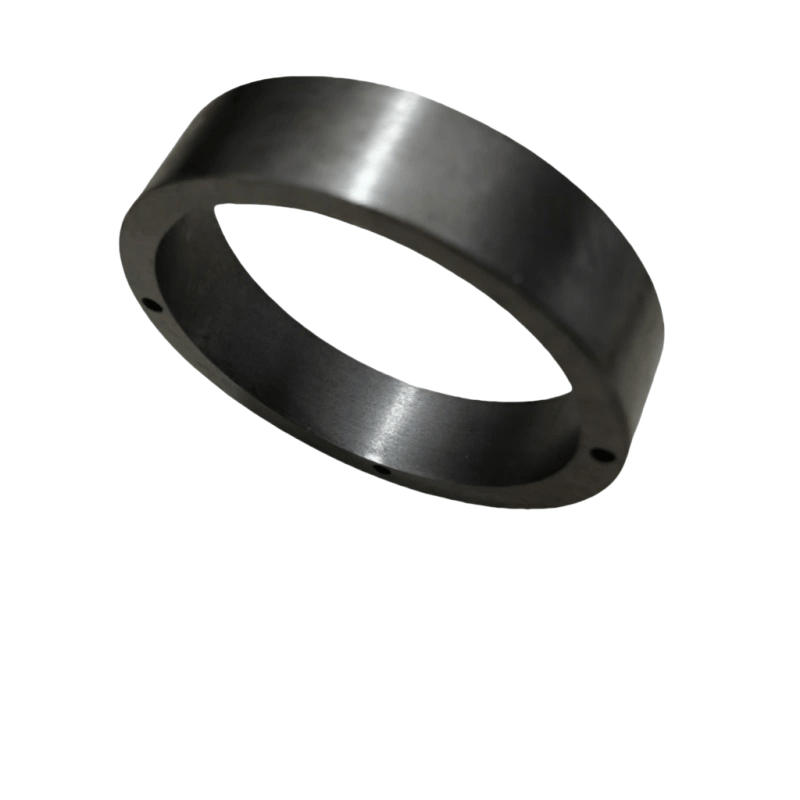

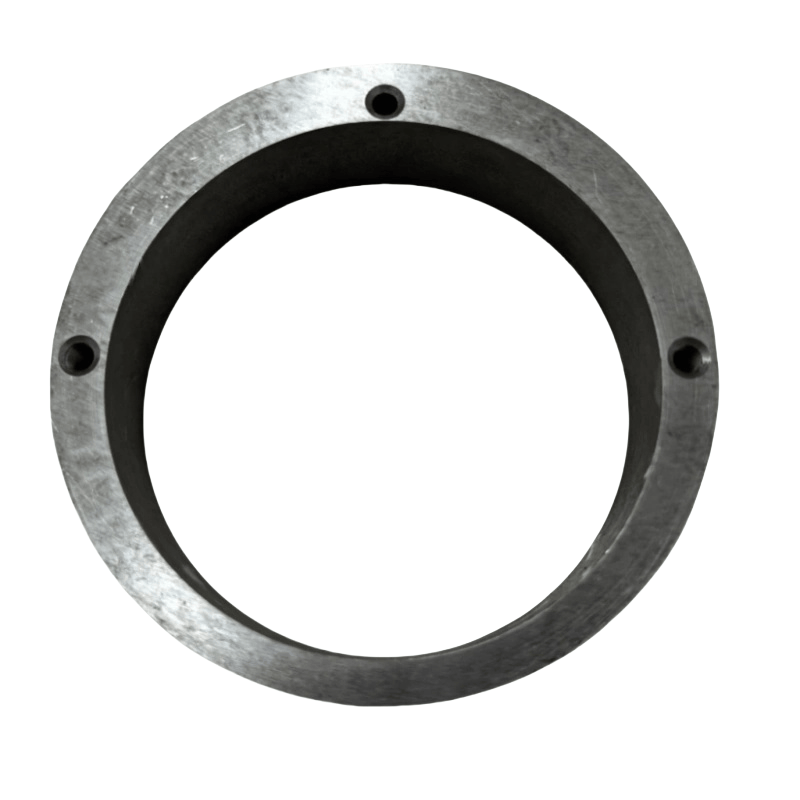

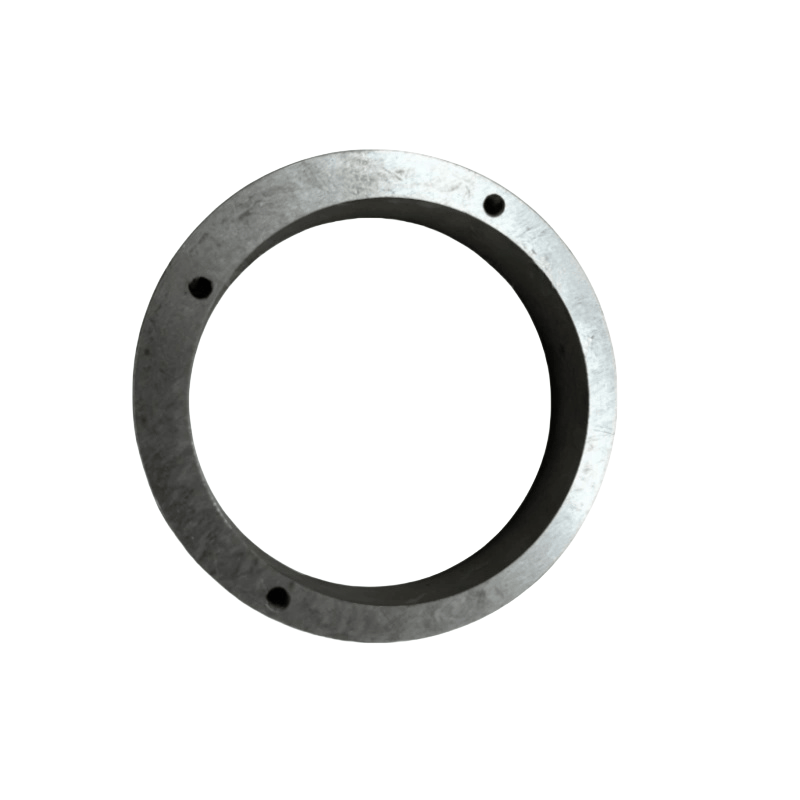

Posizionamento di anelli a forma speciale
Struttura: principalmente in metallo (come acciaio al carbonio, acciaio inossidabile), la sezione trasversale può essere a forma di L, a forma di T o a gradini, con tolleranze dimensionali precise.
Applicazione: posizionamento assiale del rotore a doppia vite, regolazione dello spazio del sedile del cuscinetto e alloggiamento, separazione dei componenti nel basamento, ecc.
Caratteristiche: buona rigidità, precisione ad alta dimensione (tolleranza di solito ≤ ± 0,02 mm), garantendo l'accuratezza della posizione relativa dei componenti.
Anelli a forma speciale di buffering
Struttura: realizzato con materiali elastici (come gomma nitrile, poliuretano), la sezione trasversale può essere cattiva o avere scanalature, con una certa capacità di compressione.
Applicazione: aree di buffering tra piastre di valvole e sedili della valvola, tra il coperchio del pistone e del cilindro, i punti di collegamento dei componenti soggetti a vibrazioni.
Caratteristiche: può assorbire l'energia di impatto, ridurre il contatto duro tra le parti metalliche e il rumore e l'usura più bassi.
Guida di anelli a forma speciale
Struttura: realizzato con materiali resistenti all'usura (come lega di rame, ghisa infiltrato in grafite), il foro interno o il cerchio esterno è di forme non standard (come ellittiche, a forma di anello con slot chiave).
Applicazione: moto alternativo Guida di pistoni a forma speciale, parti di supporto di alberi eccentrici, ecc.
Caratteristiche: coefficiente di attrito basso, buona resistenza all'usura, garantendo la levigatezza delle traiettorie di movimento non standard.
Parametri chiave e materiali
Parametri core:
Dimensioni di forma: devono essere completamente abbinati alla cavità o alla scanalatura della posizione di installazione, comprese le dimensioni della sezione trasversale a forma speciale (come lunghezza, larghezza, angolo, ecc.).
Accuratezza della tolleranza: in particolare la tolleranza dimensionale e la posizione della forma delle superfici di accoppiamento (come il parallelismo, la perpendicolarità), che influenzano direttamente l'effetto di sigillatura o posizionamento.
Prestazioni di lavoro: selezionare il materiale appropriato in base ai requisiti delle condizioni di lavoro (ad es. -20 ℃ ~ 150 ℃ comune, resistenza alla pressione 0,7 ~ 2mpa, resistenza all'usura, ecc.).
Materiali comuni:
Materiali metallici: acciaio al carbonio (per posizionamento), acciaio inossidabile (per resistenza alla corrosione), lega di rame (per guida resistente all'usura), adatto per scenari ad alta resistenza e ad alta precisione.
Materiali non metal: gomma resistente all'olio (per sigillatura, tampone), politetrafluoroetilene (per sigillatura a bassa attrezzatura), materiali compositi (come composito in metallo + gomma, combinazione di rigidità ed elasticità).
Punti di installazione
Precauzioni di installazione:
La posizione di installazione dell'anello a forma speciale è unica e deve essere posizionata rigorosamente in base al disegno dell'assemblaggio per evitare errori di installazione o disallineamento (alcuni anelli di forma speciale hanno direzionalità).
Prima dell'installazione, pulire le bara e le impurità sulle superfici di accoppiamento. Per anelli elastici a forma speciale, evita di usare strumenti affilati per afferrare e causare graffi o lacrime. Per gli anelli di forma speciale in metallo, dovrebbe essere prestata attenzione all'autorizzazione tra di loro. Se sono troppo stretti, può causare difficoltà di assemblaggio o inceppamento dei componenti; Se sono troppo allentati, influenzerà l'accuratezza del posizionamento.
